JT9015带电电缆识别仪
- 品牌：扬州金通
- 型号：JT9015
JT9015带电电缆识别仪 产品介绍 Product Introduction

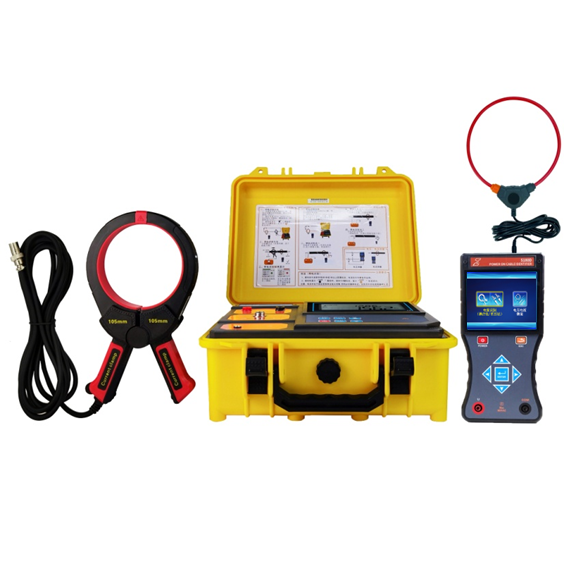

JT9015带电电缆识别仪，又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。
发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，自动阻抗匹配，全自动保护。发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。
发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ105mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。
带电识别时：采用卡钳耦合输出脉宽频率信号，发射四种频率：625Hz、1562Hz、2500Hz、10000Hz，通过发射钳耦合到目标电缆上（目标电缆为三芯带铠电缆），给电缆线芯注入复合脉宽频率信号信号，该脉宽频率信号在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉宽频率信号有方向性，所以检测也具有方向性。
停电识别时：采用直连输出脉宽频率信号，发射两种频率：1562Hz、2500Hz，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。
接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合***算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz。
柔性电流钳：为洛氏线圈，具有的瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不必断开被测线路，非接触测量，安全快速。
产品别称：电缆识别仪、电缆识别设备、快速电缆识别装置、多功能电缆识别仪、带电电缆识别仪，智能电缆识别仪，电力电缆识别仪，高压电缆识别仪，10kv电缆识别仪，35kv电缆识别仪，10kV带电电缆识别仪、35kV带电电缆识别仪
特别提示：本电缆识别仪同时具有带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。带电电缆识别只适用于三芯带铠电缆。识别时，发射钳、接收钳不能混用，同时要***输入信号方向的一致。
JT9015带电电缆识别仪 特点优势 Selection Reference
1、具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试
2、由发射机、发射电流钳、接收机、接收柔性电流钳等组成
3、内置大功能率可充锂电池，自动阻抗匹配，全自动保护
4、采用卡钳耦合输出脉冲电流，发射四种频率：625Hz、1562Hz、2500Hz、10kHz
5、同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz
6、可识别Φ200mm以下的高压电缆，不必断开被测线路，非接触测量，安全快速
JT9015带电电缆识别仪 技术参数 Technical Parameter
1．基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
\ |
|
环境湿渡 |
40%～60% |
＜80% |
\ |
|
被测电压电流频率 |
50Hz±1Hz |
45Hz~70Hz |
测试电压电流时 |
|
接收机工作电压 |
7.4V±0.5V |
7.4V±1V |
\ |
|
发射机工作电压 |
11.1V±0.5V |
11.1V±1.5V |
\ |
|
外电场、磁场 |
应避免 |
||
|
被测电缆位置 |
被测电缆处于柔性电流钳的近似几何中心位置 |
||
带电电缆识别仪 —— 信号发射机参数
|
发射机功能 |
发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示 |
|
输出方式 |
带电识别时卡钳耦合；停电识别时直连输出 |
|
发射频率 |
625Hz、1562Hz、2500Hz、10KHz（带电识别时） |
|
脉冲电压 |
500V（停电识别时） |
|
脉冲电流 |
更大5A |
|
脉冲宽度 |
2ms |
|
测试线长 |
3米，带鳄鱼夹，红黑各1条 |
|
发射钳内径及线长 |
φ120mm，2m |
|
显示模式 |
3.5寸真彩液晶屏显示，彩色图标指示 |
|
LCD尺寸 |
长宽128mm×75mm；显示域124mm×67mm |
|
背光控制 |
有 |
|
电源 |
11.1V大容量可充锂电池，充满电连续工作约8小时 |
|
电池电量 |
当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电；低于9.5V时，设备自动关机 |
|
质量 |
发射机2.5kg；发射钳1.08kg；总质量4.4kg（含接收机） |
|
发射钳尺寸 |
300mm×175mm×50mm |
|
发射机尺寸 |
320mm×275mm×145mm |
|
参考安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
带电电缆识别仪 —— 信号接收机参数
|
功能 |
带电电缆识别、停电电缆识别；交流电压、电流、频率测量 |
|
电源 |
7.4V大容量可充锂电池，USB充电接口，充满电连续工作约6小时 |
|
额定电流 |
约300mA max |
|
显示模式 |
3.5寸真彩液晶屏显示，彩色图标指示 |
|
信号标定 |
有，标定发射信号。接收信号与发射信号的电流百分比在标定值75%-135%之间为识别成功条件之一 |
|
标定好后不能改变测试频率和放大倍数，否则要重新标定；测试不同的电缆都需要重新标定 |
|
|
方向识别 |
有，发射钳、接收钳与加载信号***方向一致，为识别成功的条件之一 |
|
电缆识别成功 |
绿色打钩图标指示（√） |
|
非目标电缆 |
红橙色打叉图标指示（×） |
|
接收机尺寸 |
长宽厚207mm×101mm×45mm |
|
柔性电流钳 |
长约630mm，线径6 mm或12.5mm |
|
线圈内径 |
φ200mm（可以根据需要定制更大口径） |
|
引线长度 |
柔性电流钳引线长度：2m |
|
电压测试线 |
长1m (红黑各1条) |
|
检测范围 |
停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电阻为10kΩ时，需***发射机电池电量为11V以上(一般可以达到线缆长度0-10公里，主要由接地电阻与线缆电阻决定) |
|
带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，需***发射机电池电量为11V以上(一般可以达到线缆长度0-5公里，主要由接地电阻与线缆电阻决定) |
|
|
量程 |
交流电压： 0.00V～600V(50Hz/60Hz) |
|
交流电流： 0.00A～5000A(50Hz/60Hz) |
|
|
电流频率： 45Hz~70Hz |
|
|
精度 |
交流电压：±2%±3dgt |
|
交流电流：±2%±3dgt |
|
|
电流频率：±2%±3dgt |
|
|
识别信号 |
彩色信号幅度和数字显示 |
|
增益调节 |
测试界面下，按左右箭头键调节信号放大倍数，信号幅度条处于10~100处更佳 |
|
背光控制 |
有 |
|
充电器及接口 |
9V DC充电器，USB充电接口 |
|
接收机质量 |
电流钳172g；接收机370g(带电池) |
|
适合安规 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
产品附件
|
发射机 |
1台 |
|
接收机 |
1台 |
|
工具包 |
1个 |
|
发射电流钳 |
1个 |
|
柔性电流钳 |
1条 |
|
鳄鱼夹测试线 |
2条（红黑各1条） |
|
表笔测试线 |
2条（红黑各1条） |
|
接地针 |
2根 |
|
9V USB充电器、充电线 |
1套（接收机用） |
|
12.6V充电器 |
1个（发射机用） |
|
7.4V锂电池 |
1组(接收机内) |
|
11.1V 锂电池 |
1组(发射机内) |
|
说明书、保修卡、合格证 |
1份 |
注：带电电缆识别仪，产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。
