串联谐振试验装置的影响及防护
2020-12-8 10:23:24 点击：

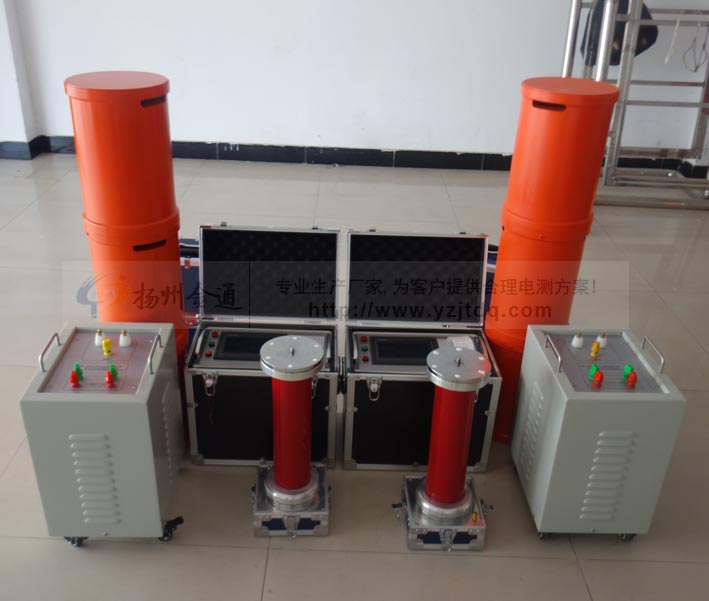

扬州金通电气生产的变频谐振装置随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备(即工频试验变压器)，则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。
产品别称：
串联、并联电路谐振频率与系统电阻无关,当系统谐波源频率天时就会发生串联或并联谐振。若、很小,可以激发二次或三次谐波的高次谐波谐振过电压若、很大,则能激发分频谐波的谐振过电压,这两种谐振过电压都表现为三相对地电压的同时升高,而线电压正常。试验研究表明,基波谐振和高次谐波谐振过电压一般不超过倍额定电压,对于分频谐波谐振,由于受到电压互感器铁芯严重饱和的限制,过电压一般不超过倍额定电压,但励磁电流急剧增加,瞬时可高达额定励磁电流的几十倍以上,引起高压保险丝的频繁熔断。
①串联或并联谐振会产生高于电源数倍的电压,施加在回路中的电容器、互感器、断路器等设备上,引起高压电气设备绝缘损坏。在熔断器未及时熔断的情况下会引起电压互感器喷油、绕组烧毁甚至爆炸。
②谐振引起的过电压,还可以导致氧化锌避雷器的损坏。无间隙氧化锌避雷器的过电压耐受能力有限,如果选用氧化锌避雷器的直流电压偏低,在过电压的作用下连续动作,最终会发生热崩溃而损坏。
③在电压互感器熔断器不能及时熔断的情况下,引起电压互感器二次电压升高,对二次继电保护设备和计量仪表的绝缘造成损坏或引起继电保护设备的误动。
④基波谐振时,出现虚幻接地现象,易引起值班人员的误判断,表现为两相电压升高,一相电压降低,线电压正常,其现象与单相接地相同。
⑤谐振时电压互感器铁芯的饱和会使变比误差增大,影响计量、测量精度。
⑥谐波谐振引起电网的谐波损耗增大。
谐波谐振的预防和应对措施
①少谐波源的产生
在选用铁芯设备时尽量选用励磁特性好、伏安特性高、铁芯不易饱和的电磁式电压互感器、变压器、电抗器。在选用电磁电压互感器时应注意同时提高三相电压互感器的励磁特性和伏安特性曲线的线性度,尽量选用同型号、同批次生产的单相电压互感器,也可以采用电容式电压互感器代替电磁式电压互感器。
断路器三相不同时合闸,由于合闸瞬间三相电压的不同,会引起的三相负载的不对称,使电源的中性点产生位移,中性点对地电压与电源电压叠加会使三相对地电压同时升高或两相、单相对地电压升高,使回路中的电磁式电压互感器或电抗器线圈很快饱和,激磁电流的波形发生畸变,产生高次谐波。
②限制谐波源注入电网的谐波电流在谐波源处装设交流滤波器是防止谐波源向系统注入谐波电流的有效而通用的措施。
交流滤波器分为调谐滤波器分为单调滤波器和双调滤波器和高通滤波器,对产生较低次数如、、次谐波含量较大的大容量的谐波源,可对每次谐波各装一个单调滤波器,将谐波分别滤除对次数较高的各次谐波如次及以上各次,可通过安装一个高通滤波器将其谐波部滤除。将有源电力滤波器装设在谐波源处,用于抑制谐波源产生的绝大部分的谐波电流注入系统。
③采取有效措施使系统的参数处于谐振范围之外改变参数,避开谐振区域控制投入电压互感器的台数。改变投入补偿电容器的组数,在保证系统功率因数要求的前提下,通过改变系统的容性参数,以避开谐振区域。中性点不接地系统经消弧线圈接地。少油断路器断口均压电容与母线电压互感器发生串联谐振时,在断路器遮断容量允许的条件下,取消断路器断口均压电容器。投入空载线路,改变系统的感性或容性参数。
④从倒闸操作程序上防止谐振的发生在母线充电倒闸操作过程中,若电源断路器由冷备用转为热备用时,发生电压互感器铁磁饱和引起的母线谐波谐振,则应立即将断路器转入运行,通过接入空载变压器或空载线路改变电感、电容参数,来避开谐振区域以消除谐振,或先断开母
电压互感器刀闸,再将电源断路器由冷备用转为热备用,等母线充电后再将电压互感器投入在母线停电倒闸操作过程中,若电源断路器由运行转为热备用时母线产生谐振,则应立即将其返回运行状态,将母线电压互感器刀闸断开后,再操作电源断路器使母线停电。
⑤增加回路损耗
在电压互感器的高压绕组中性点串接阻尼电阻。或非线性电阻消谐器如型消谐器后接地,通过电阻的阻尼作用抑制流过绕组的谐波电流,避免铁芯饱和产生的谐波引起谐振。在电压互感器的二次侧零序电压线圈开口三角形绕组中接入低值消谐电阻一。,或采用分频继电器,当发生谐振时自动将非线性电阻接入电压互感器开口三角形回路中。
产品别称：
工频谐振、工频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置
串联、并联电路谐振频率与系统电阻无关,当系统谐波源频率天时就会发生串联或并联谐振。若、很小,可以激发二次或三次谐波的高次谐波谐振过电压若、很大,则能激发分频谐波的谐振过电压,这两种谐振过电压都表现为三相对地电压的同时升高,而线电压正常。试验研究表明,基波谐振和高次谐波谐振过电压一般不超过倍额定电压,对于分频谐波谐振,由于受到电压互感器铁芯严重饱和的限制,过电压一般不超过倍额定电压,但励磁电流急剧增加,瞬时可高达额定励磁电流的几十倍以上,引起高压保险丝的频繁熔断。
①串联或并联谐振会产生高于电源数倍的电压,施加在回路中的电容器、互感器、断路器等设备上,引起高压电气设备绝缘损坏。在熔断器未及时熔断的情况下会引起电压互感器喷油、绕组烧毁甚至爆炸。
②谐振引起的过电压,还可以导致氧化锌避雷器的损坏。无间隙氧化锌避雷器的过电压耐受能力有限,如果选用氧化锌避雷器的直流电压偏低,在过电压的作用下连续动作,最终会发生热崩溃而损坏。
③在电压互感器熔断器不能及时熔断的情况下,引起电压互感器二次电压升高,对二次继电保护设备和计量仪表的绝缘造成损坏或引起继电保护设备的误动。
④基波谐振时,出现虚幻接地现象,易引起值班人员的误判断,表现为两相电压升高,一相电压降低,线电压正常,其现象与单相接地相同。
⑤谐振时电压互感器铁芯的饱和会使变比误差增大,影响计量、测量精度。
⑥谐波谐振引起电网的谐波损耗增大。
谐波谐振的预防和应对措施
①少谐波源的产生
在选用铁芯设备时尽量选用励磁特性好、伏安特性高、铁芯不易饱和的电磁式电压互感器、变压器、电抗器。在选用电磁电压互感器时应注意同时提高三相电压互感器的励磁特性和伏安特性曲线的线性度,尽量选用同型号、同批次生产的单相电压互感器,也可以采用电容式电压互感器代替电磁式电压互感器。
断路器三相不同时合闸,由于合闸瞬间三相电压的不同,会引起的三相负载的不对称,使电源的中性点产生位移,中性点对地电压与电源电压叠加会使三相对地电压同时升高或两相、单相对地电压升高,使回路中的电磁式电压互感器或电抗器线圈很快饱和,激磁电流的波形发生畸变,产生高次谐波。
②限制谐波源注入电网的谐波电流在谐波源处装设交流滤波器是防止谐波源向系统注入谐波电流的有效而通用的措施。
交流滤波器分为调谐滤波器分为单调滤波器和双调滤波器和高通滤波器,对产生较低次数如、、次谐波含量较大的大容量的谐波源,可对每次谐波各装一个单调滤波器,将谐波分别滤除对次数较高的各次谐波如次及以上各次,可通过安装一个高通滤波器将其谐波部滤除。将有源电力滤波器装设在谐波源处,用于抑制谐波源产生的绝大部分的谐波电流注入系统。
③采取有效措施使系统的参数处于谐振范围之外改变参数,避开谐振区域控制投入电压互感器的台数。改变投入补偿电容器的组数,在保证系统功率因数要求的前提下,通过改变系统的容性参数,以避开谐振区域。中性点不接地系统经消弧线圈接地。少油断路器断口均压电容与母线电压互感器发生串联谐振时,在断路器遮断容量允许的条件下,取消断路器断口均压电容器。投入空载线路,改变系统的感性或容性参数。
④从倒闸操作程序上防止谐振的发生在母线充电倒闸操作过程中,若电源断路器由冷备用转为热备用时,发生电压互感器铁磁饱和引起的母线谐波谐振,则应立即将断路器转入运行,通过接入空载变压器或空载线路改变电感、电容参数,来避开谐振区域以消除谐振,或先断开母
电压互感器刀闸,再将电源断路器由冷备用转为热备用,等母线充电后再将电压互感器投入在母线停电倒闸操作过程中,若电源断路器由运行转为热备用时母线产生谐振,则应立即将其返回运行状态,将母线电压互感器刀闸断开后,再操作电源断路器使母线停电。
⑤增加回路损耗
在电压互感器的高压绕组中性点串接阻尼电阻。或非线性电阻消谐器如型消谐器后接地,通过电阻的阻尼作用抑制流过绕组的谐波电流,避免铁芯饱和产生的谐波引起谐振。在电压互感器的二次侧零序电压线圈开口三角形绕组中接入低值消谐电阻一。,或采用分频继电器,当发生谐振时自动将非线性电阻接入电压互感器开口三角形回路中。
采用零序电压互感器。将三台电压互感器一次侧接成星形,中性点通过一台零序电压互感器接地,主电压互感器二次辅助线圈接成闭口三角形以防止谐振。
