牢记八句口诀，教你轻松确定电缆故障点
2020-7-22 11:14:01 点击：

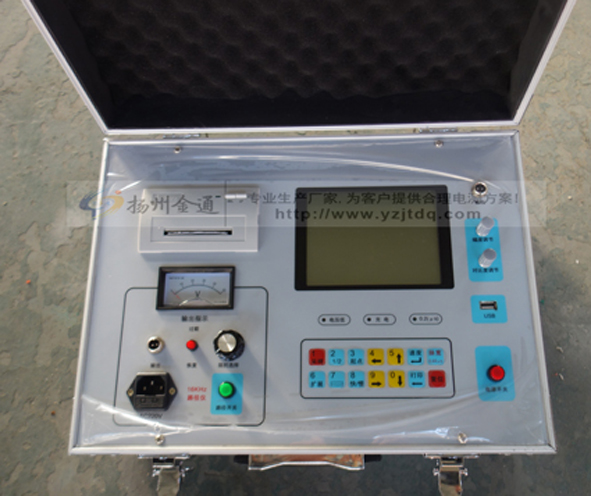

扬州金通电气生产的JTTCY电缆故障探测仪是我公司精心设计制造的全新一代便携式智能型电缆故障测试仪器，它集成了国内外同类仪器优点，外形美观，体积小，重里轻，便于携带。它秉承我公司一贯高科技、高精度、高质里的原则，将电缆测试水平提高到一个新境界。JTTCY电缆故障探测仪具有测试准确、智能化程度高、操作方便、适应面广、性能稳定、轻巧便携等特点。
为便于记忆，现将10千伏线路故障查处方法总结为下列口诀。
速断动作查前端，约为全长数一半；
过流动作值较小，故障较远在后边；
速短过流同跳闸，故障位于线中间。
事故发生在线路的地段不同，其继电保护动作是不一样的。电流速断保护动作跳闸：电流速断一般发生在系统大运行方式下短路时，保护范围大，占线路全长的50%左右。而当线路处于小运行方式时，保护范围小，占线路全长的15%～20%。因此，电流速断保护装置动作跳闸，则说明故障点一般位于线路前段（靠近变电所侧）。
过流保护装置动作跳闸：过电流保护的保护范围为被保护线路的100%。但通常过流保护装置同时设有延时继电器，在与速断保护装置配合使用时，一般在线路后段发生故障时才动作跳闸。
电流速断保护与过流保护同时动作跳闸：此种情况一般说明故障点位于速断保护与过流保护的共同范围，故障点大多位于线路中段。
所以，变电所断路器跳闸后，要及时调查继电保护动作情况。根据继电保护装置的动作类型及特点，对故障性质及范围进行大致定位。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
产品别称：高压电缆故障测试仪、地埋电缆故障测试仪、电力电缆故障测试仪、电缆故障综合测试仪、电缆故障定位仪、JTTCY电缆故障探测仪
为便于记忆，现将10千伏线路故障查处方法总结为下列口诀。
线路故障停了电，保护动作巧判断；
速断动作查前端，约为全长数一半；
过流动作值较小，故障较远在后边；
速短过流同跳闸，故障位于线中间。
事故发生在线路的地段不同，其继电保护动作是不一样的。电流速断保护动作跳闸：电流速断一般发生在系统大运行方式下短路时，保护范围大，占线路全长的50%左右。而当线路处于小运行方式时，保护范围小，占线路全长的15%～20%。因此，电流速断保护装置动作跳闸，则说明故障点一般位于线路前段（靠近变电所侧）。
过流保护装置动作跳闸：过电流保护的保护范围为被保护线路的100%。但通常过流保护装置同时设有延时继电器，在与速断保护装置配合使用时，一般在线路后段发生故障时才动作跳闸。
电流速断保护与过流保护同时动作跳闸：此种情况一般说明故障点位于速断保护与过流保护的共同范围，故障点大多位于线路中段。
所以，变电所断路器跳闸后，要及时调查继电保护动作情况。根据继电保护装置的动作类型及特点，对故障性质及范围进行大致定位。
扬州金通电气是一家专业生产电力检测设备的源头企业，是电缆故障测试仪、绝缘电阻测试仪厂家、直流电阻测试生产厂家等等，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
