变频串联谐振试验成套装置操作面板说明

2020-6-25 10:34:41      点击:

  扬州金通电气生产的JT1006-75kVA/25kV×3/1A 变频串联谐振试验成套装置主要针10kV电缆及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计,既可满足高电压、小电流的设备试验条件要求,又能满足象10kV电缆这样的低电压的交流耐压试验要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

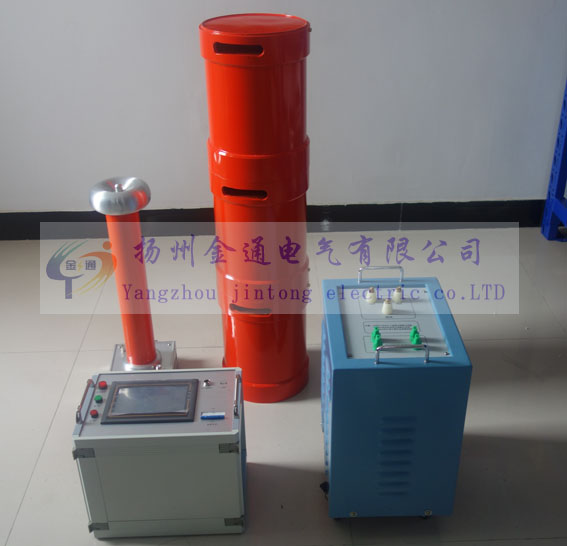

  JT1006-75kVA/25kV×3/1A 变频串联谐振试验成套装置主要由变频电源、激励变压器、电抗器、电容分压器组成。

  扬州金通电气为您介绍变频串联谐振试验成套装置操作面板说明:

1电源开关:负责计算机部分的电源供给或断开。

2复位:负载失谐、变频源过热以及其它保护动作后的故障复位。

3停止:发生紧急情况的应急中断按键。

4分压器信号:用于接入分压器低压臂,最大电压100V,输入阻抗100M。

5接地:用于系统安全接地。

6液晶显示器:用于系统各参数、波形、菜单等的显示。

7USB:用于上传试验数据。

8输入:当电源为220V时,接输入A,C两相,当电源为380V时接A,B,C三相。

9输出:变频电源输出至激励变压器输入。
