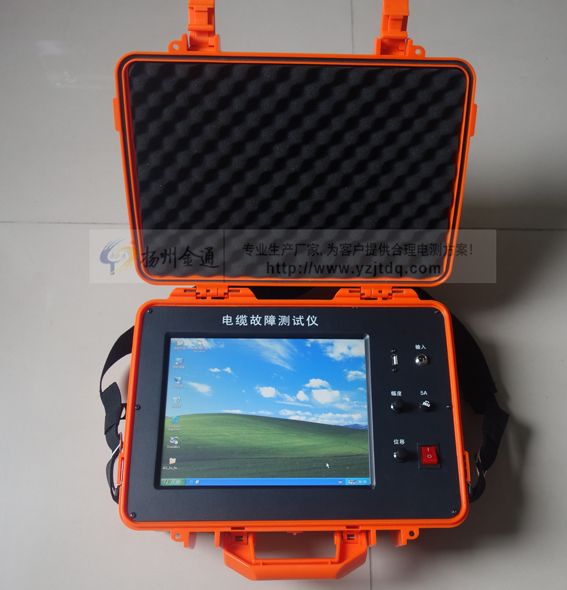

扬州金通电气生产的JT9020型触摸屏式电缆故障测试仪主机利用嵌入电脑进行测量控制和数据处理，整个操作在Windows界面下进行，10英寸触摸屏显示区域大，测量波形直观，操作使用方便，通用USB接口，利用硬盘可以存储大量的测量数据，可以对测量结果进行现场存储、打印，也可脱离现场打印，数据永不丢失。由于采用了嵌入电脑，提高了系统的可靠性，维修准确比较分析，提高测试精度，减少误差。

  电缆故障测试仪产品别称   电缆故障综合测试仪、地埋电缆故障测试仪、电力电缆故障测试仪、电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、

  电缆故障测试系统信号发生器连接方法之直连法：

  直连法是将信号发生器的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：自来水管道、燃气管道、通信电缆、电力电缆、阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属结构等。信号发生器发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，最后返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。

  相比于其他方法，直连法能够得到最大的发射电流，所以在条件允许的情况下，应尽量采用直连法。

  1、直连输出线缆连接

  将信号发生器直连输出线缆一端的红色航空插头插入发射机的输出插座。

  2、直连接线

  将红色鳄鱼夹和管道露出的金属部分(如阀门等)连接，黑色鳄鱼夹和打入大地(土壤)的接地钎连接，如果接地线不够长，则使用延长线续接。

扬州金通电气是一家专业生产电力检测设备的源头企业，是电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。

更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
