怎样用电缆故障测试仪检测出故障点
2020-12-1 10:28:09 点击：

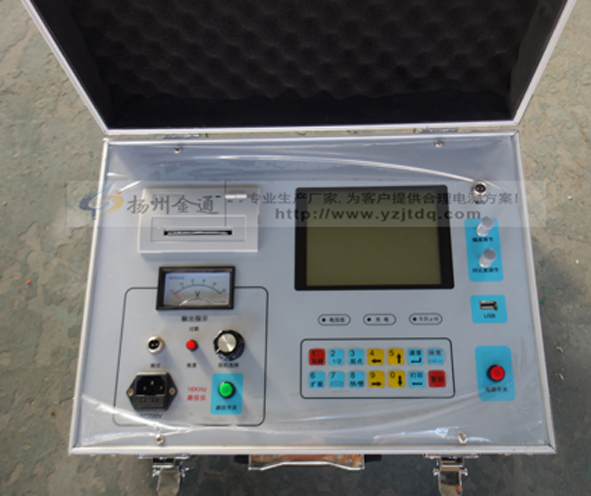

扬州金通电气生产的JT9020型触摸屏式电缆故障测试仪主机利用嵌入电脑进行测量控制和数据处理，整个操作在Windows界面下进行，10英寸触摸屏显示区域大，测量波形直观，操作使用方便，通用USB接口，利用硬盘可以存储大量的测量数据，可以对测量结果进行现场存储、打印，也可脱离现场打印，数据永不丢失。
由于采用了嵌入电脑，提高了系统的可靠性，维修准确比较分析，提高测试精度，减少误差。
产品别称：
初步阶段很简单-只需进行连续性和低压电阻检查以确认故障的存在。但是，不要于在此阶段对电缆进行高压绝缘测试的检测。这样做可能会改变故障的特征，并使后续测试难以定位。
下一步是尝试使用时域反射仪(TDR)和标准脉冲回波技术来定位故障。该仪器会对被测电缆施加短暂的低压脉冲，并寻找沿电缆反射回来的电压。在大多数情况下，开路和短路故障会产生清晰的反射。通过测量反射返回仪器所需的时间，可以很好地指示出到故障点的距离。在对电缆进行任何进一步测试之前，最好先存储参考迹线，因为通过比较实时迹线和记录的迹线可以看到故障状态的任何变化。
双通道TDR用途广泛，因为它们允许在两个阶段同时进行测试。这样做的好处是，可以将一个好的电路与一个故障的电路进行比较，这使得结果更容易解释，因为接头和电缆末端也将它们的反射贡献给走线。尽管有时会发生，特别是在高电阻故障的情况下，TDR无法看到故障。故障的处理(燃烧)是更改故障条件的一种方法，以便可以通过TDR看到它。有时这是必需的，但需要另一台仪器，并且取决于电缆的类型，但可能在以后的故障查找过程中引起问题。
一个更复杂的选择是继续进行故障定位的电弧反射方法。这涉及沿电缆发送高压脉冲，这会在故障部位引起临时性电弧。电弧由电弧反射测试仪中内置的滤波器暂时保持。
由于其低阻抗，电弧看起来像是可通过TDR定位的短路故障。如果要获得良好的结果，则高压脉冲和TDR脉冲之间的时间间隔至关重要。因此，兆欧表率先提出了一种改进的电弧反射技术，称为电弧反射增强技术。
使用这种技术，高压脉冲之后，在变化的时间间隔内，电缆不会自动发送十四个TDR脉冲，而是自动沿电缆发送。产生的TDR迹线是分开记录的，并且在几乎每种情况下，至少有一条迹线会清楚地显示到故障点的距离。
单独使用TDR很难发现的定位故障的另一种方法是脉冲电流方法。为此，测试仪发出高压脉冲以在故障处建立闪络，并且测试仪的瞬态存储功能用于记录由闪络产生的瞬态。
由于采用了嵌入电脑，提高了系统的可靠性，维修准确比较分析，提高测试精度，减少误差。
产品别称：
电缆故障综合测试仪、地埋电缆故障测试仪、电力电缆故障测试仪、电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪、路灯电缆故障测试仪.
初步阶段很简单-只需进行连续性和低压电阻检查以确认故障的存在。但是，不要于在此阶段对电缆进行高压绝缘测试的检测。这样做可能会改变故障的特征，并使后续测试难以定位。
下一步是尝试使用时域反射仪(TDR)和标准脉冲回波技术来定位故障。该仪器会对被测电缆施加短暂的低压脉冲，并寻找沿电缆反射回来的电压。在大多数情况下，开路和短路故障会产生清晰的反射。通过测量反射返回仪器所需的时间，可以很好地指示出到故障点的距离。在对电缆进行任何进一步测试之前，最好先存储参考迹线，因为通过比较实时迹线和记录的迹线可以看到故障状态的任何变化。
双通道TDR用途广泛，因为它们允许在两个阶段同时进行测试。这样做的好处是，可以将一个好的电路与一个故障的电路进行比较，这使得结果更容易解释，因为接头和电缆末端也将它们的反射贡献给走线。尽管有时会发生，特别是在高电阻故障的情况下，TDR无法看到故障。故障的处理(燃烧)是更改故障条件的一种方法，以便可以通过TDR看到它。有时这是必需的，但需要另一台仪器，并且取决于电缆的类型，但可能在以后的故障查找过程中引起问题。
一个更复杂的选择是继续进行故障定位的电弧反射方法。这涉及沿电缆发送高压脉冲，这会在故障部位引起临时性电弧。电弧由电弧反射测试仪中内置的滤波器暂时保持。
由于其低阻抗，电弧看起来像是可通过TDR定位的短路故障。如果要获得良好的结果，则高压脉冲和TDR脉冲之间的时间间隔至关重要。因此，兆欧表率先提出了一种改进的电弧反射技术，称为电弧反射增强技术。
使用这种技术，高压脉冲之后，在变化的时间间隔内，电缆不会自动发送十四个TDR脉冲，而是自动沿电缆发送。产生的TDR迹线是分开记录的，并且在几乎每种情况下，至少有一条迹线会清楚地显示到故障点的距离。
单独使用TDR很难发现的定位故障的另一种方法是脉冲电流方法。为此，测试仪发出高压脉冲以在故障处建立闪络，并且测试仪的瞬态存储功能用于记录由闪络产生的瞬态。
这些瞬变沿着电缆来回传播，并带有峰值，这些峰值可用于指示到故障的距离。实际上，由于重新电离周期，必须忽略第一个反射峰，但是第二个和第三个峰之间的时间间隔可以很好地表明电缆故障测试仪设备与故障之间的电缆长度。
