电缆进水故障的检测与预防措施

2020-7-26 10:54:49      点击:

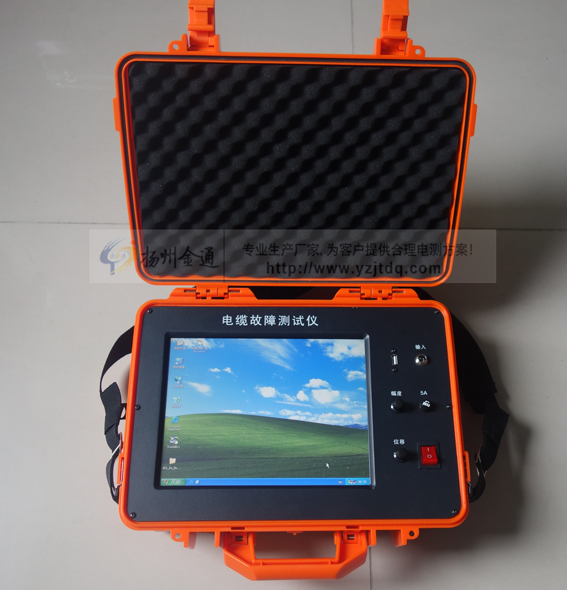

  扬州金通电气生产的JT9020型触摸屏式电缆故障测试仪主机利用嵌入电脑进行测量控制和数据处理,整个操作在Windows界面下进行,10英寸触摸屏显示区域大,测量波形直观,操作使用方便,通用USB接口,利用硬盘可以存储大量的测量数据,可以对测量结果进行现场存储、打印,也可脱离现场打印,数据永不丢失。由于采用了嵌入电脑,提高了系统的可靠性,维修准确比较分析,提高测试精度,减少误差

产品别称:

  电缆故障综合测试仪地埋电缆故障测试仪、电力电缆故障测试仪、电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪、路灯电缆故障测试仪

  电缆进水后干燥处理是非常困难的,一般也没有配置相应的处理设备。在实际的操作中,如果电缆头端部分进水,只能切掉前端几米,还可以继续使用,如果整条电缆读已进水,目前基本就无法可取,直接就是报废了。因此,防止电缆进水才是正确的选择,以预防为主,采取有效的预防措施。

  首先,电缆头应保持密封,锯掉的电缆端头,无论是堆放还是敷设,均要用塑料密封起来,且采用电缆专用的密封套,防止潮气、氺份的渗入。在电线敷设后要及时进行电缆头的制作。

  其次,在购买电缆时,必须选择质量过硬的厂家。由于绝缘中的杂质、气孔等是水树发生的起点,因而电缆质量的好坏对防止水树老化至关重要。

  再次,加强电缆头制作工艺的管理,一旦电缆进水,则最早出现击穿现象的往往是电缆头,因而电线头制作得好,可以延长电缆的整体寿命。如电缆在剥离半导体层时,在半导体层上竖着划几道,然后像甘蔗剥皮一样剥去半导体。但在用刀划时,若划得太深,便会伤及绝缘层,给水树的产生带来机会。另外,在焊锡时,因找不到电源,就会直接用喷灯来熔化焊锡,此时,火焰会损坏铜屏蔽层及绝缘层,因而要杜绝这种现象,正确的办法可配置UPS,因为焊锡所需时间一般仅为10min,功率不过500W。

  采用冷缩电缆头,且硅橡胶电缆附件有弹性,紧紧地贴在电缆上,克服了热缩材料的缺点(热缩材料没有弹性,在电缆热胀冷缩的过程中,会与电缆本体间出现间隙,这就为水树的发展提供了便利)。长电缆采用电缆分支箱,几条长电缆,每条长度在3km左右,对于这样的电缆,除了做中间接头外,还采用一至二个电缆分支箱,一旦其中的一段电缆进水后,不会扩散到其它段的电缆,而且在电缆故障时也便于分段查找。

  10kV系统中采用8.7/10kV等级的电缆 该等级电缆绝缘厚度达4.5mm,而6/10kV等级电缆的绝缘厚度为3.4mm。由于电缆绝缘厚度的增加,降低了场强,能防止水树的老化,同时,由于lokV中性点小电流接地系统在单相接地时,电缆要承受1.73倍的相电压,且按要求要运行2h,因而,有必要加厚电缆绝缘层。

  采用PVC塑料双壁波纹管,该管耐腐蚀、内壁光滑、强度与韧性良好,因而在电缆直埋敷设时,可大大减少电缆外护套破损。电缆沟(管)与电缆井的设计。由于条件的限制,电缆敷设均采用直埋或电缆沟形式,而且以直埋为多,如属于沿海多雨地区,电缆沟或电缆井中长年有积水。由于电缆沟或电缆井的深度会超过下水道的深度,排水很困难,因此在规划时,就应进行协调,便于电缆沟(井)的排水。如无法做到电缆井不积水,则应把电缆井中的中间接头用支架撑起。

  另外,化工区内化工企业较多,在巡视检查中发现,化工厂附近的电缆沟中的电线,有些外护套已严重变形,因而,化工厂附近的电缆沟必须有完善的排水设施。另外,在电缆排管设计时,要尽量直,减少弯头,使电缆便于敷设;同时,在电缆井制作时,分成大电缆井和小电缆井,大电缆井可用来牵引电缆、盘圈、做中间接头,而在马路当中等不便于做电线井、却必须有转角的地方,改做小电缆井,该电缆井只是在敷设电缆时用来放置转向滑轮。
