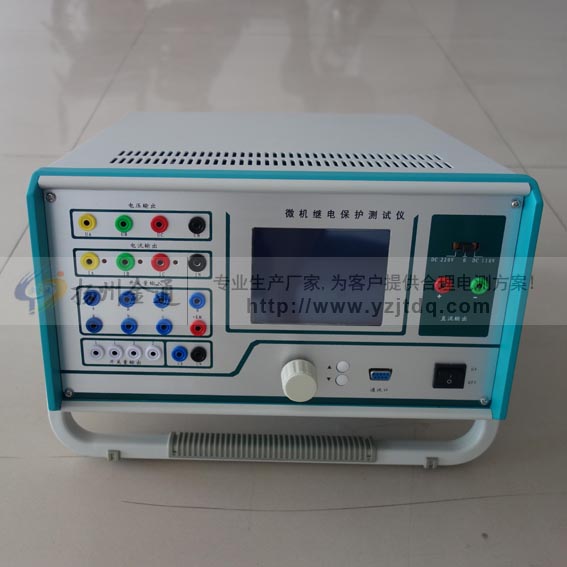

扬州金通电气生产的JT5004A三相继电保护测试仪依据《DL/T 624-2010》标准研发，模块化结构，可同时输出三相电流四相电压，电流3×40A/相，电压4×120V/相，工控机Windows XP操作系统， 8.4寸高分辨力彩色TFT液晶显示屏，USB接口，自动生成WORD试验报告， 2 — 20次谐波，频率10 ～ 1000Hz，8开入4对开出开关量，精度0.2%，重量：21KG。
JT5004A三相继电保护测试仪 产品别称：

  微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪

扬州金通电气为你你介绍金通电气JT5004A型单相继电保护试验箱的使用方法
1、使用前的检查或准备
   单相继电保护试验箱使用前应先进行外观检查，并将三芯电源线接地端可靠接地，然后仪器试通电，此时两表头应为亮态，试开秒表电源开关，秒表开关应正常。用手触按“输出选择”按钮开关，输出状态状态指示灯应自左向右选择正常。
2、主回路电压输出操作
   将输出状态选择在“AC0-250V”档，按下试验箱右下角主回路“输出控制开关”，缓慢调节调压器大旋钮，此时电压/电流表应有“0-250V”交流电压显示。要输出“DC0-350V”，将输出状态选择在“DC0-350V”档，调节方法同上。
3、主回路电流输出操作
   将输出状态选择在“AC0-10A”档，按下主回路“输出控制开关”缓慢调节压器大旋钮，此时，电压/电流表应有“0-10A”电流显示，其他电流调节类同此方法。
4、辅回路输出操作
   按下辅回路“输出控制”开关，缓慢调节小旋钮，在辅回路输出端子上即有AC“0-20V”、“0-250V”、DC“0-350V”输出，此输出不在电压/电流表监视。
5、使用方法举例
5.1、电压继电器吸合及释放试验
   先将仪器处于准备状态，被试继电器线圈接至对应电压输出端子上，按下“输出控制”开关，缓慢调节大旋钮，使输出电压平稳上升，至继电器吸合时，记录吸合电压，再反方向调节大旋钮，至继电器释放，记录下释放电压，据此可算出被试继电器返回系数。如被试继电器为过电压继电器，则反方向进行。
5.2、电流继电器整定值试验
   将被试继电器从线路上解除，接至本仪器电流输出端子上，选择合适的输出电流档，比如“0-10A”或“0-100A”档，按下“输出控制”开关，缓慢调节大旋钮至继电器动作，观察电压/电流表数值，判断继电器动作情况。
5.3、时间继电器延时时间的测定
   将被试继电器接至输出端子上（根据继电器要求确定工作电压为交流或直流），调至额定动作值，停电复原。秒表此时应接通电源并清零，被试继电器延时动合触点接至停表端上，按下“输出控制”开关，继电器线圈得到额定工作电压，并同时启动秒表，待延时时间过后，秒表计数停止，此时秒表所示数字即为该时间继电器的延时闭合时间，若要测延时释放时则原理同前，实际接线反之。
5.4、中间继电器试验(带保持线圈)
   确定被试继电器为何种动作形式(电压或电流动作)，何种保持形式（电压或电流保持）。以电流动作电压保持为例（直流继电器），选择好直流电流输出档（0-500mA或0-10A），按下“输出控制”开关，缓慢调节大旋钮至继电器动作，记下动作电流，再把辅回路输出接至继电器保持线圈端，缓慢调节小旋钮至继电器额定值，记下保持电压值，根据动作或保持情况，判定继电器的好坏。
   总之，只要掌握了 单相继电保护试验箱各种输出量和测量仪表的转换关系，可根据被试继电器具体情况，举一反三，灵活运用，在此不一一例举。
