电缆故障测试仪各按键作用详细说明
2020-8-9 9:44:35 点击：
扬州金通电气生产的JT9003电缆故障测试仪，可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障。

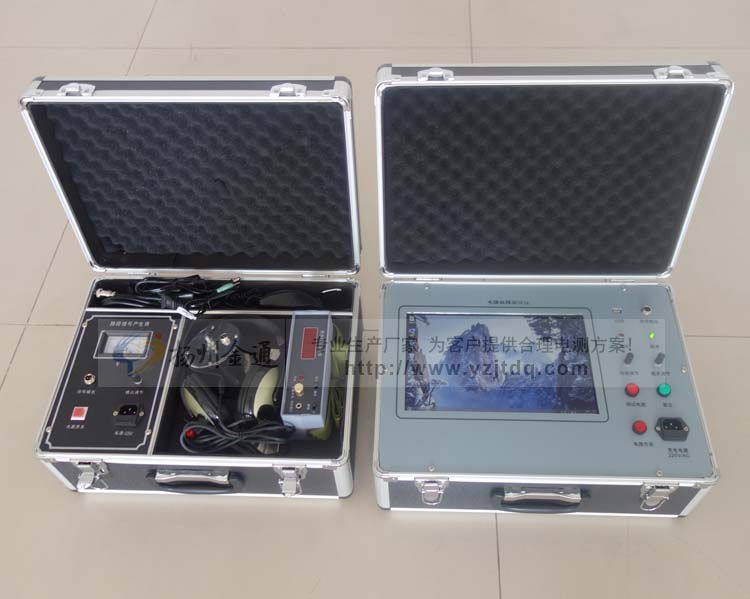

JT9003电缆故障测试仪采用箱式结构，采用触摸屏操作界面，所有功能按键均在屏幕上直观地显示，用户可通过触摸屏直接操作。具有波形储存功能，可以储存大量的现场测试波形，供随时调用观察和同屏比较。测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。
产品别称：
单双波形显示选择键：按此键可以使屏幕由双波形显示转为单波形显示（双波形显示时，显示屏上半部显示2波形，下半部显示1波形），并随意转换，本仪器上电（复位）后，默认为上下双波形显示、并对存储区1（1波形）进行操作形式，按此键一次将变为全屏幕单波形显示方式。
该仪器有两个存储区，上电（复位）后，默认存储区1存储数据，当选择对存储区2（波形2）进行操作时，会在第二波形显示区（屏幕上半部）出现前次采样波形，属于正常现象，重按采样键，本次采样波形将取代上次存储波形。
1/2上下波形选择键：仪器内部有两个波形存储区，用此键可随意选择其中之一为主进行操作（包括采样、扩展、打印等）。仪器上电复位后，自动默认对存储区1（1波形）进行操作（双屏显示时屏幕下半部显示存储区1波形，波形前有“1”或“2”）。当按动此键后，将对存储区2（波形2）进行操作，再按此键又变为对存储区1波形操作，依次类推。
起点键：在测试状态屏幕有波形显示时，当光标移动到测试波形定标起点时，按起点键确认波形计算起点。然后移动光标到波形终点，显示测试数据。当光标前后移动时，显示数据随之变化。
光标移动键：按此两键竖形光标将下面的波形向上或向下移动，用于波形的重和合分离。（）（）光标左右移动键：按此二键光标将向左、向右移动。
快/慢键（←）（→）：按一下，波形下方出现1时，该键为快动键，按动一次光标移动8个点阵单位；当波形下方出现2时，（）（）键为慢动键，按动一次光标移动1个点阵单位。
采样键：在测试状态，按采样键后，仪器处于等待状态。当低压脉冲信号或高压闪络脉冲信号到来并触发控制电路之后，仪器开始工作，记录脉冲反射信号并处理显示，在重新按动采样键后，本次采样波形将取代上次存储波形。
故障测试时，应先重新调整输入振幅大小后再按采样键。重复几次操作，直到显示波形标准为止。
扩展键：在非键入数状态，此键为扩展显示波形功能键。按此键将显示波形横向扩展13倍。每按一次，波形扩展1倍，当显示屏右上角显示01时，波形已扩展13倍。再按此键又恢复波形压缩状态。
速度键：回车与速度键为同一键。当用数字键键入了速度值与电缆长度值时，必须按“”（回车）键对数据确认，否则机器处于等待状态无法工作（不采样）。在测试状态，测故障、测全长时，此键用于选择存入仪器中的四种常用传输速度值。当连续按此键，屏幕右上角提示变为键入速度000值时，利用数字键可以键入被测试电缆的传输值，键入完毕后按回车确认。
电缆仪（又称闪测仪）设定的四种电缆的波速为：
油浸纸电缆： V=160m/Us 聚氯乙烯电缆： V=184m/uS
交联聚乙烯电缆：V=172m/uS 不滴流电缆： V=144m/uS
如果需要重新确定起点光标，可以用扩展键将波形压缩或扩展，然后移动光标到波形起点，按起点确认，移动光标，屏幕重新显示测试数据。
复位键：为系统硬复位键，仪器无论在任何状态，按此键将返回到主菜单。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
JT9003电缆故障测试仪采用箱式结构，采用触摸屏操作界面，所有功能按键均在屏幕上直观地显示，用户可通过触摸屏直接操作。具有波形储存功能，可以储存大量的现场测试波形，供随时调用观察和同屏比较。测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。
产品别称：
电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪
单双波形显示选择键：按此键可以使屏幕由双波形显示转为单波形显示（双波形显示时，显示屏上半部显示2波形，下半部显示1波形），并随意转换，本仪器上电（复位）后，默认为上下双波形显示、并对存储区1（1波形）进行操作形式，按此键一次将变为全屏幕单波形显示方式。
该仪器有两个存储区，上电（复位）后，默认存储区1存储数据，当选择对存储区2（波形2）进行操作时，会在第二波形显示区（屏幕上半部）出现前次采样波形，属于正常现象，重按采样键，本次采样波形将取代上次存储波形。
1/2上下波形选择键：仪器内部有两个波形存储区，用此键可随意选择其中之一为主进行操作（包括采样、扩展、打印等）。仪器上电复位后，自动默认对存储区1（1波形）进行操作（双屏显示时屏幕下半部显示存储区1波形，波形前有“1”或“2”）。当按动此键后，将对存储区2（波形2）进行操作，再按此键又变为对存储区1波形操作，依次类推。
起点键：在测试状态屏幕有波形显示时，当光标移动到测试波形定标起点时，按起点键确认波形计算起点。然后移动光标到波形终点，显示测试数据。当光标前后移动时，显示数据随之变化。
光标移动键：按此两键竖形光标将下面的波形向上或向下移动，用于波形的重和合分离。（）（）光标左右移动键：按此二键光标将向左、向右移动。
快/慢键（←）（→）：按一下，波形下方出现1时，该键为快动键，按动一次光标移动8个点阵单位；当波形下方出现2时，（）（）键为慢动键，按动一次光标移动1个点阵单位。
采样键：在测试状态，按采样键后，仪器处于等待状态。当低压脉冲信号或高压闪络脉冲信号到来并触发控制电路之后，仪器开始工作，记录脉冲反射信号并处理显示，在重新按动采样键后，本次采样波形将取代上次存储波形。
故障测试时，应先重新调整输入振幅大小后再按采样键。重复几次操作，直到显示波形标准为止。
扩展键：在非键入数状态，此键为扩展显示波形功能键。按此键将显示波形横向扩展13倍。每按一次，波形扩展1倍，当显示屏右上角显示01时，波形已扩展13倍。再按此键又恢复波形压缩状态。
速度键：回车与速度键为同一键。当用数字键键入了速度值与电缆长度值时，必须按“”（回车）键对数据确认，否则机器处于等待状态无法工作（不采样）。在测试状态，测故障、测全长时，此键用于选择存入仪器中的四种常用传输速度值。当连续按此键，屏幕右上角提示变为键入速度000值时，利用数字键可以键入被测试电缆的传输值，键入完毕后按回车确认。
电缆仪（又称闪测仪）设定的四种电缆的波速为：
油浸纸电缆： V=160m/Us 聚氯乙烯电缆： V=184m/uS
交联聚乙烯电缆：V=172m/uS 不滴流电缆： V=144m/uS
如果需要重新确定起点光标，可以用扩展键将波形压缩或扩展，然后移动光标到波形起点，按起点确认，移动光标，屏幕重新显示测试数据。
复位键：为系统硬复位键，仪器无论在任何状态，按此键将返回到主菜单。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
