带电电缆识别仪注意事项
2020-11-14 10:21:41 点击：

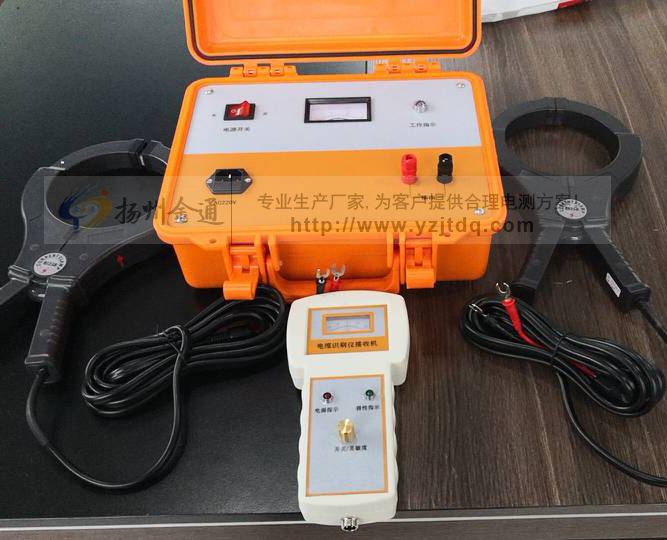

扬州金通电气生产的JT9024型带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确、快速、操作简单、应用范围广等特点。它是电缆施工及维护工作中不可缺少的检测仪器。
给电缆加耦合信号后，用柔性线圈及接收盒测不到明显有效信号，可以离开发射钳约3米避免信号干扰。如果仍然没有有效信号显示，则表示电缆的铜屏蔽层有断开点或电缆两端接地不可靠。
此时，一般应检查待识别电缆的接地情况，如果发现屏蔽层有断开点，则可以使用电缆识别仪将断开点前后分别接地，然后分段识别。
2、如果在接收器距主机3m左右的地方校验识别有信号，而在待识别现场无信号，或信号很小、无法识别。则说明该待识别电缆必然有多处金属外护套接地点，这种情况必须将待识别电缆停电进行分段识别，此时可以利用芯线作为信号通道进行识别，即将电缆始端和终端的芯线接地进行识别。
打开电源开关后，人体请勿触碰输出端子及金属外漏部分。关闭电源后，等输出指示灯完全熄灭后再进行拆线操作，以免电击。
3、长时间不使用设备时。请将主机及接收盒内的电池取出单独另外存放。
扬州金通电气为您介绍使用带电电缆识别仪的时候需要注意哪些基本事项：
1、如带电电缆中间有接地或分支。则只能识别电缆接地或分支前的部分。给电缆加耦合信号后，用柔性线圈及接收盒测不到明显有效信号，可以离开发射钳约3米避免信号干扰。如果仍然没有有效信号显示，则表示电缆的铜屏蔽层有断开点或电缆两端接地不可靠。
此时，一般应检查待识别电缆的接地情况，如果发现屏蔽层有断开点，则可以使用电缆识别仪将断开点前后分别接地，然后分段识别。
2、如果在接收器距主机3m左右的地方校验识别有信号，而在待识别现场无信号，或信号很小、无法识别。则说明该待识别电缆必然有多处金属外护套接地点，这种情况必须将待识别电缆停电进行分段识别，此时可以利用芯线作为信号通道进行识别，即将电缆始端和终端的芯线接地进行识别。
打开电源开关后，人体请勿触碰输出端子及金属外漏部分。关闭电源后，等输出指示灯完全熄灭后再进行拆线操作，以免电击。
3、长时间不使用设备时。请将主机及接收盒内的电池取出单独另外存放。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
