带电电缆识别仪如何识别停电与带电

2020-7-23 11:03:42      点击:

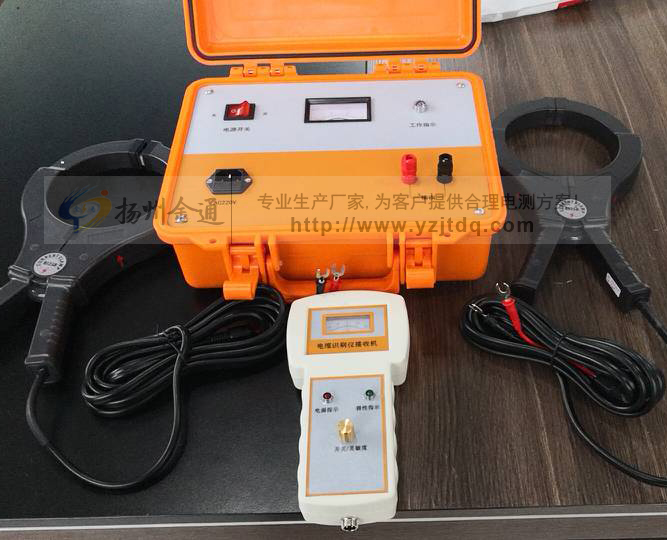

  扬州金通电气生产的JT9024型带电电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆;具有判别电缆准确、快速、操作简单、应用范围广等特点。它是电缆施工及维护工作中不可缺少的检测仪器。产品别称:中频直流高压发生器高频直流高压发生器、电缆直流耐压仪、高压发生器、电缆直流耐压仪 、直流高压发生器、中频直流高压发生器、高频直流高压发生器、数字式直流高压发生器



  扬州金通电气为您介绍带电电缆识别仪如何识别停电与带电:

  停电识别:

1、 直连条件


必须是停电电缆;

至少知道电缆的一个端头,并将已知端头和系统分离包括解开零线和地线;

2、信号施加

此种方法下采用直连法施加信号;

关闭发射机电源开关,将输出连接线插入发射机的输出线接口,图4所示,红色夹子连接线芯。

带电电缆识别仪使用方法如何识别停电与带电

打开发射机电源开关,选择频率:

发射机有四两种频率:低频、中频、高频、射频;

3、信号检测(识别)

用两头是四芯插头的连接线,将接收耦合钳和接收机相连;

打开接收机电源开关,使其频率与发射机对应;


  带电电缆的识别:


1、耦合条件:

电缆必须有已知的暴露点

带电电缆识别仪使用方法如何识别停电与带电

2 耦合信号施加

仪器配备的四芯航空线一头与发射耦合钳上的四芯航空座相连,一头与发射机相连,完成发射钳与发射机的连接;

将发射耦合钳套在电缆暴露点,此处即为信号施加点,注意耦合器要完全闭合;

打开电源开关,选择频率,仪器进行阻抗匹配;

3信号检测(识别)

用四芯航空线,连接接收机和接收耦合钳;

在发射点,将接收耦合钳卡在电缆上,降低增益,使信号强度在800左右,记住当前的增益及强度值,以此值作为基准值;

到待测点处,将接收耦合钳卡在暴露的电缆上,查找信号最强的一根电缆,就是要找的那根电缆,如电缆较长,信号会有一定的衰减,此时对比查找最强的那根电缆。
