扬州金通电气为您介绍SF6气体回收充放装置工作原理和结构特征：

  SF6气体回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。
回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。

  在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。

  系统中设置了三只油分离器，分别安装在真空泵出口一只及压缩机的出口二只，以有效去除SF6气体所带的油份。

  系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。

  系统中真空泵的进口处装有电磁真空带充气阀，并与真空泵接在同一个电源上，当泵停止工作时，阀能自动将真空系统封闭，并将大气通过泵的进口充入泵腔，从而避免泵油逆流污染真空系统。

  系统中的冷冻系统由高低压压力控制器整定冷冻压缩机的进出口压力。一旦超出限值范围将自行切断冷冻压缩机的工作，低压断开时待压力回升或高压断开时，待压力回落后，再重新启动压缩机。

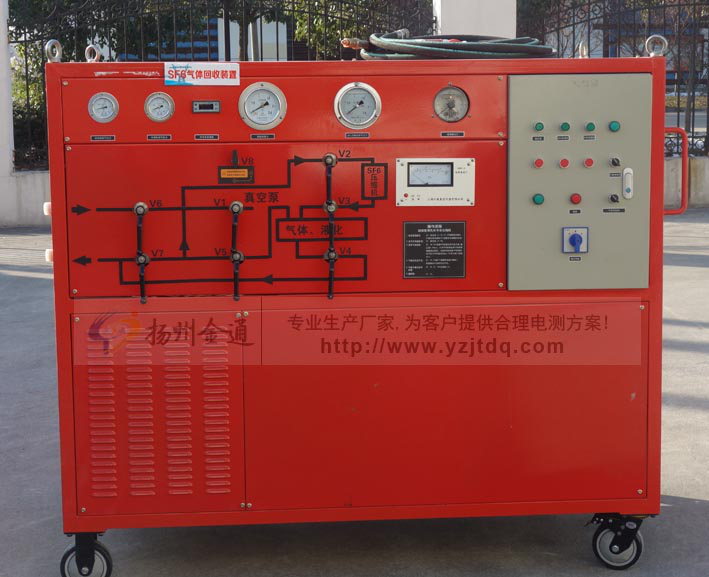

  总体结构，SF6气体回收充放装置采用手推移动式，可适应室内外正常环境条件下使用。本装置系统比较复杂，由真空泵、SF6压缩机、冷冻系统、贮存容器、管路、各种阀门、仪表及其他附件组成。

电控箱、操作阀门和监视仪表全部集中于一侧面板且有流程指示，因而使用时方便明了。
