低电压电缆故障综合测试仪

2020-8-14 11:00:47      点击:

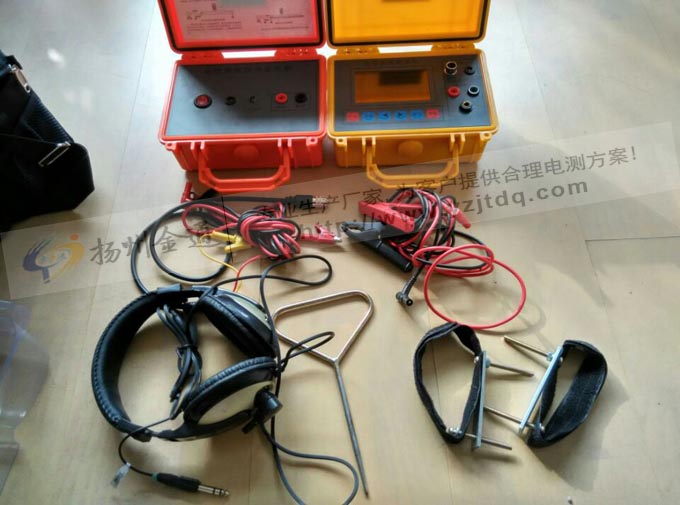

  扬州金通电气生产的JT311低电压电缆故障综合测试仪是采用ARM+FPGA+大点阵彩色液晶显示技术研制成功的新一代电缆测试产品。长度测试单元采用脉冲反射测试原理,适用于测量低压电力电缆的断线、混线(短路)、对地漏电等严重绝缘不良等故障的精确位置。漏电测试单元采用先进的电磁感应技术针对电缆的对地漏电故障精确定位。(高压电缆的低阻故障可以测试,高阻故障请选择本公司高压电力电缆测试套装)是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。线路查修人员也可以用其进行线路工程验收和检查电缆电气特性。在路灯电缆维护、农电故障查修、小区绿化带电缆故障排查中广泛应用,取得满意的测试效果。

  目前市场上的电力电缆故障测试仪品种繁多,价格从几千元到几十万元不等,使用户要采购该类仪器时不知如何选择。实际各行各业所用电缆的材质、结构、 用途、敷设方式、电压等级及接线方式都不尽相同。其常见故障特征及解决方式也应该是不同的。目前市场上厂家参差不齐,很少有产品能很好的解决各种电缆故障。

电力电缆故障测试仪工作原理
  电力电缆故障测试仪工作原理电力电缆故障测试仪由电力电缆故障测试仪主机、电缆故障定位仪、电缆识别仪三个主要部分组成。故障测试仪主机用于测量电缆故障故障性质,全长及电缆故障点距测试端的大致位置。电缆故障定点仪是在电缆故障测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的精确位置。对于未知走向的埋地电缆,需使用路径仪来确定电缆的地下走向。
  电力电缆故障进行测试的基本方法是通过对故障电力电缆施加高压脉冲,在电缆故障点处产生击穿,电缆故障击穿点放电的同时对外产生电磁波并同时发出声音。  弧反射法(二次脉冲法)在 电缆故障测试仪定位中的应用的工作原理:首先使用一定电压等级、一定能量的高压脉冲在电缆的测试端施加给故障电缆,让电缆的高阻故障点发生击穿燃弧。同时,在测试端加入测量用的低压脉冲,测量脉冲到达电缆的高阻故障点时,遇到电弧,在电弧的表面发生反射。由于燃弧时,高阻故障变成了瞬间的短路故障,低压测量脉冲将发生明显的阻抗特征变化,使得闪络测量的波形变为低压脉冲短路波形,使得波形判别特别简单清晰。这就是我们称之为的“二次脉冲法”。接收到的低压脉冲反射波形相当于一个线芯对地完全短路的波形。将释放高压脉冲时与未释放高压脉冲时所得到的低压脉冲波形进行叠加,2个波形会有一个发散点,这发散点就是故障点的反射波形点。这种方法把低压脉冲法和高压闪络技术结合在一起,使测试人员更容易判断出故障点的位置。与传统的测试方法相比,二次脉冲法的先进之处,是将冲击高压闪络法中的复杂波形简化为最简单的低压脉冲短路故障波形,所以判读极为简单,可准确标定故障距离。
  扬州金通电气生产设计的该款电力电缆故障测试仪用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试,以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。还可以测试电缆路径、埋深,以及电波测速,核定电缆长度等,并可建立电缆档案以便日常维护管理。

扬州金通电气是一家专业生产电力检测设备的源头企业,是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家,公司以良好的信用和优质的产品赢得市场和客户的一致好评。
