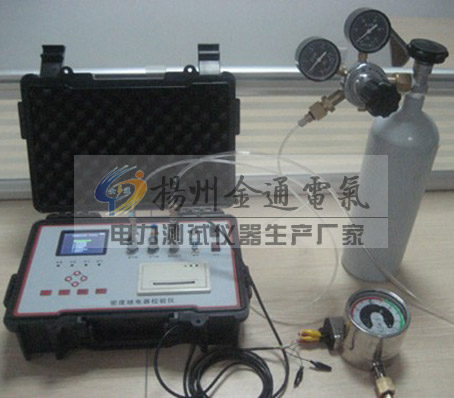

扬州金通电气生产的SF6气体密度继电器校验仪,（以下简称校验仪），是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统，为SF6电气产品的生产、安全运行、预试和维护提供方便。

  在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。为了能够统一，习惯上常把20℃时SF6气体的压力作为其对应密度的代表值。所以，SF6气体密度继电器均以20℃时SF6气体的压力作为标度值。在现场校验时，不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。

  SF6气体密度继电器校验仪，吸收国外产品先进经验，可以采用其它气体如N2、Air、O2、CO2等气体替代SF6气体进行测量，不存在使用SF6气体造成的弊端如：SF6分解产物有剧毒、SF6气体不环保、SF6气体成本较高。

SF6气体密度继电器校验仪适用于发供电企业、合资联营企业，基建安装、科研调试单位的SF6气体密度继电器校验仪的检测。它是一种专门用于对各种形式SF6气体密度继电器进行检测的仪器，其主要功能是对SF6气体密度继电器接点动作压力值进行测量，并根据接点动作瞬间被SF6气体密度继电器校验仪锁存的SF6气体压力值与温度值自动换算成对应于20℃的标准压力值。

SF6气体密度继电器校验仪检测说明：

1、 计量性能要求

（1）压力示值误差　　

压力示值允许误差Δy的表达式为：　　

Δy=±a%F•S　　

a——被检仪表准确度等级（按产品技术说明书的规定）　　

F•S——被检仪表的压力量程　

（2）压力回程误差　　

压力回程误差应不大于压力示值允许误差的值。　　　

（3）温度测量误差　

温度测量误差不应超过±0.05℃

（4）P20示值误差　

被检仪表显示的P20示值误差，应不超过压力示值允许误差。　　

注：P20值是指在SF6气体密度不变的条件下，对应于20℃时的SF6气体压力值。

（5）P20换算误差　

被检仪表对P20值的换算误差应不超出压力示值允许误差的1/2。　　

注：P20换算误差是指被检仪表上显示的P20值与标准装置根据被检仪表的压力值和温度值计算得到的P20值的差值。　

2、通用技术要求　

（1）外观

（2）SF6气体密度继电器校验仪应标注产品名称、型号规格、制造厂或商标、出厂编号、制造年月等。

a、仪表上的阀门旋钮、开关、连接（插）件等应标注名称，装配牢靠，功 能正常，不应有松动和损坏现象。

b、仪表显示值及符号应清晰，不应有缺笔画、叠字、亮度不均匀现象，面板不应有影响读数的缺陷。

（3）显示值锁存功能检查

当输入压力使某接点动作时，仪表应能将相应接点动作瞬间的压力值与温度值锁定在显示器上。

3、检测条件　

（1）标准装置由压力测量、温度测量和P20换算等三个环节组成。各环节应满足如下要求：压力测量允许误差的值应小于被检仪表压力示值允许误差值的1/3。温度测量允许误差应不超过±0.05℃。P20计算误差应小于0.0001MPa。　　

（2）检测环境

a、环境温度 20±2℃　　

b、环境相对湿度45%～75%　

4、检测项目及检测方法

（1） 外观检查　

用目力观察和手操检查

（2）显示值锁存功能检查

将被检仪表的报警、闭锁专用测试线插头与对应插座连接妥当，接通仪表电源、使仪表处于测量状态，操作压力调节阀和仪表功能键，使仪表显示某一压力值及环境温度值，然后分别短接报警及闭锁测试线。

（3）压力示值误差检测　　

a、检测点选择　

检测点不应少于5个点（包含零点），并较均匀分布在量程内。检测时需进行2个上、下行程循环。　

b、检测方法

操作压力调节阀，使压力缓慢地按预先选定的检测点逐点升压，然后逐点降压，同时读取标准装置和被检仪表在升压行程和降压行程的各检测点的压力示值，并记录。

用同样的方法重复测量一次，取二次测量中压力示值误差大的作为该仪表的大压力示值误差。　　

c、压力示值误差计算　　

δ=P-P0　　

δ——被检仪表各检测点上、下行程示值误差（MPa）　　

P——被检仪表各检测点上、下行程压力示值（MPa）　　

P0——标准器的压力示值（MPa）　

（4）压力回程误差检测　　

压力回程误差可利用压力示值误差检测数据进行计算，即每次同一检测点上、下行程压力示值之差。　　

取二次测量中回程误差大的作为该仪表的大压力回程误差。
