高压试验变压器工作原理

2020-10-14 10:37:10      点击:

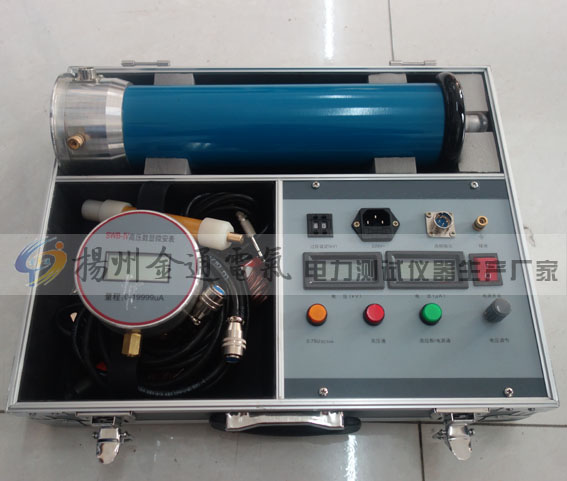

  扬州金通电气生产的ZGF-60kV/5mA直流高压发生器是根据中国行业标准ZBF24003-90《便携式直流高压发生器通用技术条件》的要求,重新设计制造的新一代便携式直流高压发生器。
  ZGF-60kV/5mA直流高压发生器适用于电力部门、企业动力部门对氧化锌避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验和泄漏电流试验。
产品别称:

  直高发中频直流高压发生器厂家 .高频直流高压发生器厂家  电缆直流耐压仪、高压发生器、电缆直流耐压仪 、直流高压发生器、中频直流高压发生器、高频直流高压发生器、数字式直流高压发生器、便携式超轻型直流高压发生器、直流高压发生器,高频直流高压发生器、高压直流发生器、直流高压发生器生产厂家、直流高压发生器价格、直流发生器、便携式直流高压发生器、智能直流高压发生器、轻便型直流高压发生器

  扬州金通电气为您介绍高压试验变压器工作原理,高压试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方。
  交直流高压试验变压器为单相变压器,联结组标号I.I.用二频220V(10KVA以上为380V)电源接入系列操作箱(台),经操作箱内自耦调压器(50KVA以上调压器外附)调节至0-200V(或0-400V)
  电压输出至YDJ试验变压器的初级绕组,根据电磁感应原理,在试验变压器高压绕组可获得试验所需的高电压。
1、单台YDJ交直流高压试验变压器的工作原理图
2、单台YDJ交直流高压试验变压器工作原理图,图中高压套管中装有高压硅堆,串接在高压回路中作半波整流,以获得直流高电压。当用一短路杆将高压硅堆短接时,可获得工频高电压,作为交流输出状态,取消短路杆时,作为直流输出状态。
3、试验变压器三台串级获得更高电压的结线原理图。串级高压试验变压器有很大的优越性,交直流高压试验变压器因为整个试验装置由几台单台试验变压器组成,单台试验变压器输出电压容量小,电压低、重量轻、便于运输和安装,它既然可串接成高出几倍的单台试验变压器输出电压组合使用,又可分开成几套单台试验变压器单独使用。整套装置投资小,经济实惠。图5中,在*级和第二级的每个单无试验变压器中都有一个励磁绕组A1、C2和A2、C2。在三台串级试验变压器基本原理图中,低压电源加在试验变压器I的;初级组a1×1组,单台试验变压I、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第三级试验IⅡ的初级绕组供电。交直流高压试验变压器第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器IⅡ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅱ的箱体分别处在对地为1V和2V的高电位上,氢箱体对地是绝缘的,交直流高压试验变压器I的箱体是接地的。这样*级、第二级、第三试验变压器对地的额定输出电压分别为1V、2V、3V、其额定容量分别为3P、2P、1P。  1、交流、交直流试验变压器:
  将工频电源输入操作箱(或操作台),经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理,在次级(高压)绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压,其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆,在使用交流时,插入短路杆。

扬州金通电气是一家专业生产电力检测设备的源头企业,是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家,公司以良好的信用和优质的产品赢得市场和客户的一致好评。
