电缆故障测试仪-带电电缆识别仪工作原理介绍

2020-4-10 11:09:09      点击:

扬州金通电气今天为介绍带电电缆识别仪工作原理:

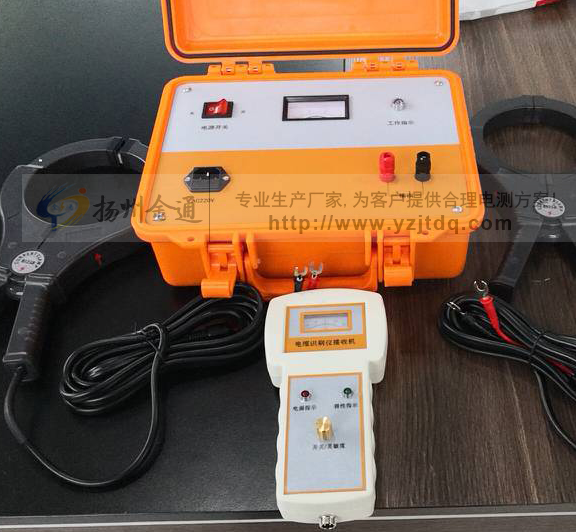

  JT9024型带电电缆识别仪的发射机和接收机采用单片机编码、解码技术和广泛应用在通信领域里的PSK技术。在发射卡钳上发射平均值为0 的相位编码信号,接收机中的单片机对接收的信号经过硬件和软件的滤波后,再进行相位识别。

 将发射卡钳和接收卡钳的箭头指向电缆终端,当接收机卡钳钳住某根电缆,接收机电流表右偏,同时伴有声光指示。而钳住其它的电缆,电流表左偏,电流方向与被识别电缆的电流方向相反,没有声光指示。这就体现了被识别的目标电缆的唯一性。

 很容易将被识别电缆从多根电缆中做出明确判别。又由于被识别电缆上的信号电流强度全线都是一样的,接收卡钳在电缆沿线所接收到的电磁信号强度一致,识别的电缆不受被识别电缆长度的限制。


扬州金通电气是一家电力检测设备的源头企业,公司以良好的信用和优质的产品赢得市场和客户的一致好评。
