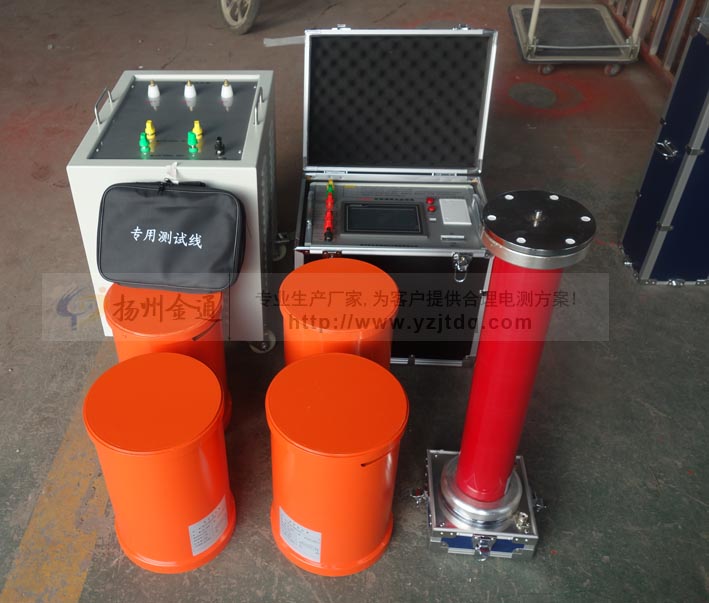

扬州金通电气生产的变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
JT1006串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。
并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。
变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
产品别称：
一、串联谐振过电压现象
某220V变电所，2001年3月2日进行220KV西母停运的正常检修操作，在220KV倒母线的操作中，当220KV所有进出线倒至东母运行，断开母联断路器后，发生串联谐振过电压。谐振时，220KV西母PT最高电压达407KV，值班员汇报中调后，中调令220KV旁路断路器由东母倒西母，并对旁母充电后，谐振消失，时间持续40min。由于谐振经过断路器断口并联电容器，能量不太大，仅损坏三台互感器未发生爆炸。互感器装有波纹金属膨胀器，事故中膨胀器A、B两相全部顶出互感器。后经试验发现，互感器内部绝缘三相均损坏，二次绕组烧毁。
TV为电压互感器，Q为母联断路器断口，CL为并联电容，CB为母线对地电容。该互感器为油浸纸绝缘电磁式，由三只独立的单相互感器组成Yo,yo,d接线。
二、串联谐振过电压分析原理
1、串联谐振过电压分析铁磁谐振
铁磁谐振仅发生于含有铁芯电感的电路中。铁芯电感的电感值随电压、电流的大小而变化，不是一个常数，所以铁磁谐振又称为非线性谐振。
为最简单的R、C和铁芯电感L的串联电路。假设在正常运行条件下，其初始状态是感抗大于容抗，即ωL＞1/ωC，此时不具备线性谐振条件。但当铁芯电感两端电压有所升高时，或电感线圈中出现涌流时，就有可能使铁芯饱和，其感抗随之减小，或者，容抗增大，使ωL＝1/ωC（即ω＝ωL＞1/√LC），满足串联谐振条件时，发生谐振，且在电感和电容两端形成过电压，这种现象称为铁磁谐振现象。
JT1006串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。
并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。
变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
产品别称：
串联谐振、串联谐振变压器、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、串联谐振应用 串联谐振系统
一、串联谐振过电压现象
某220V变电所，2001年3月2日进行220KV西母停运的正常检修操作，在220KV倒母线的操作中，当220KV所有进出线倒至东母运行，断开母联断路器后，发生串联谐振过电压。谐振时，220KV西母PT最高电压达407KV，值班员汇报中调后，中调令220KV旁路断路器由东母倒西母，并对旁母充电后，谐振消失，时间持续40min。由于谐振经过断路器断口并联电容器，能量不太大，仅损坏三台互感器未发生爆炸。互感器装有波纹金属膨胀器，事故中膨胀器A、B两相全部顶出互感器。后经试验发现，互感器内部绝缘三相均损坏，二次绕组烧毁。
TV为电压互感器，Q为母联断路器断口，CL为并联电容，CB为母线对地电容。该互感器为油浸纸绝缘电磁式，由三只独立的单相互感器组成Yo,yo,d接线。
二、串联谐振过电压分析原理
1、串联谐振过电压分析铁磁谐振
铁磁谐振仅发生于含有铁芯电感的电路中。铁芯电感的电感值随电压、电流的大小而变化，不是一个常数，所以铁磁谐振又称为非线性谐振。
为最简单的R、C和铁芯电感L的串联电路。假设在正常运行条件下，其初始状态是感抗大于容抗，即ωL＞1/ωC，此时不具备线性谐振条件。但当铁芯电感两端电压有所升高时，或电感线圈中出现涌流时，就有可能使铁芯饱和，其感抗随之减小，或者，容抗增大，使ωL＝1/ωC（即ω＝ωL＞1/√LC），满足串联谐振条件时，发生谐振，且在电感和电容两端形成过电压，这种现象称为铁磁谐振现象。
因为谐振回路中电感不是常数，故回路没有固定的自振频率;即（ωo非定值）。当谐振频率fo为工频（50Hz）时，回路的谐振称为基波谐振；当ωo为工频的整数倍;如3倍、5倍等）时，回路的谐振称为高次谐波谐振；同样的回路中也可能出现谐振频率为分次（如1/3次、1/5次等）的谐振，称为分次谐波谐振。因此，具有各种谐波谐振的可能性是铁磁谐振的重要特点，这是线性谐振所没有的。
