电缆故障测试仪中的低阻故障是什么意思
2020-9-24 10:16:50 点击：

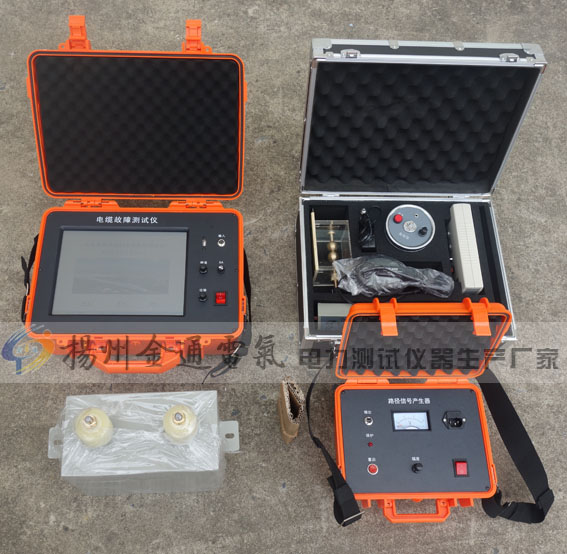

扬州金通电气生产的JT9020型触摸屏式电缆故障测试仪主机利用嵌入电脑进行测量控制和数据处理，整个操作在Windows界面下进行，10英寸触摸屏显示区域大，测量波形直观，操作使用方便，通用USB接口，利用硬盘可以存储大量的测量数据，可以对测量结果进行现场存储、打印，也可脱离现场打印，数据永不丢失。
由于采用了嵌入电脑，提高了系统的可靠性，维修准确比较分析，提高测试精度，减少误差。
产品别称：
一、低阻故障
凡是电缆故障点绝缘电阻下降至该电缆的特性阻抗，甚至直流电阻为零的故障均称为低阻故障或短路故障(注：这个定义是从采用脉冲反射法的角度，考虑到波阻抗不同对反射脉冲的极性变化的影响而下的。对于电桥法，低阻故障的定义不受特性阻抗概念的限制。)
凡是电缆绝缘电阻无穷大或虽正常电缆的绝缘电阻值相同，但电压却不能馈至用户端的故障均称为开路(断路)故障。
二 、高阻故障
电缆故障点的直流电阻大于该电缆的特性阻抗的故障均为高阻故障。
1、泄漏故障：在作电缆高压绝缘试验时，泄漏电流随试验电压的增加而增加。在试验电压升高到额定值时(有时还远远达不到额定值)，泄漏电流超过允许值，称为高阻泄漏故障。
2、闪络性故障：试验电压升至某值时，监视泄漏电流的电表指值突然升高，表针且呈闪络性摆动，电压稍下降时，此现象消失，但电缆绝缘仍有极高的阻值，这表明电缆存在有故障。而这种故障点没有形成电阻信道，只有放电间隙或闪络表面的故障便称为闪络性故障。
高阻故障的表现形式尽管多种多样，但其本质均表现在“高阻泄漏故障”上，“高阻泄漏故障”的阻值直接决定了高阻故障的特性，它们可以或者是“高阻泄漏故障”，或者是“高阻闪络性故障”，或者是二者兼有之的故障。
电缆故障测试仪测量电缆的绝缘电阻呈现低阻故障：
低阻故障的表现是：导体连续性良好，但电缆一芯或数芯对地绝缘电阻值或芯与芯之间的绝缘电阻值低于0.1兆欧。
高阻故障的表现是：导体连续性良好，但电缆一芯或数芯对地绝缘电阻值或芯与芯之间的绝缘电阻值，低于正常值很多，但高于0.1兆欧。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
由于采用了嵌入电脑，提高了系统的可靠性，维修准确比较分析，提高测试精度，减少误差。
产品别称：
电缆故障综合测试仪、地埋电缆故障测试仪、电力电缆故障测试仪、电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪、路灯电缆故障测试仪.
一、低阻故障
凡是电缆故障点绝缘电阻下降至该电缆的特性阻抗，甚至直流电阻为零的故障均称为低阻故障或短路故障(注：这个定义是从采用脉冲反射法的角度，考虑到波阻抗不同对反射脉冲的极性变化的影响而下的。对于电桥法，低阻故障的定义不受特性阻抗概念的限制。)
凡是电缆绝缘电阻无穷大或虽正常电缆的绝缘电阻值相同，但电压却不能馈至用户端的故障均称为开路(断路)故障。
二 、高阻故障
电缆故障点的直流电阻大于该电缆的特性阻抗的故障均为高阻故障。
1、泄漏故障：在作电缆高压绝缘试验时，泄漏电流随试验电压的增加而增加。在试验电压升高到额定值时(有时还远远达不到额定值)，泄漏电流超过允许值，称为高阻泄漏故障。
2、闪络性故障：试验电压升至某值时，监视泄漏电流的电表指值突然升高，表针且呈闪络性摆动，电压稍下降时，此现象消失，但电缆绝缘仍有极高的阻值，这表明电缆存在有故障。而这种故障点没有形成电阻信道，只有放电间隙或闪络表面的故障便称为闪络性故障。
高阻故障的表现形式尽管多种多样，但其本质均表现在“高阻泄漏故障”上，“高阻泄漏故障”的阻值直接决定了高阻故障的特性，它们可以或者是“高阻泄漏故障”，或者是“高阻闪络性故障”，或者是二者兼有之的故障。
电缆故障测试仪测量电缆的绝缘电阻呈现低阻故障：
低阻故障的表现是：导体连续性良好，但电缆一芯或数芯对地绝缘电阻值或芯与芯之间的绝缘电阻值低于0.1兆欧。
高阻故障的表现是：导体连续性良好，但电缆一芯或数芯对地绝缘电阻值或芯与芯之间的绝缘电阻值，低于正常值很多，但高于0.1兆欧。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
