串联谐振电源在电力系统应用中的优点有哪些
2020-9-5 10:41:31 点击：

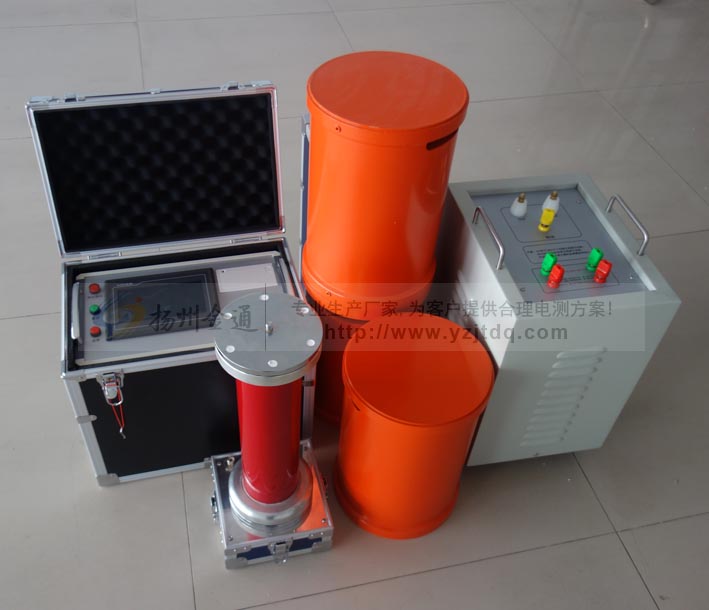

扬州金通电气生产的T1006系列便携式电缆耐压试验装置采用了调节电源的频率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。
JT1006系列便携式电缆耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在较小重量下确保仪器稳定和安全。
在电阻、电感与电容所组成的串联电路中，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫做串联谐振。变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。
产品别称：
1、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调三装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的 1/Q（其中Q为品质因素） ，使得系统重量和体积大大减少，一般为普通试验装置的 1 / 5~1/ 10 。
2、所需电源容量大大减小。串联谐振电源是是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的 1 / Q。
3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐（即不满足谐振条件），回路电流迅速下降为正常试验电流的 1 / Q 。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流，击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存注大的短路电流烧伤故障点的优患。
5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即俏失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易注再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
JT1006系列便携式电缆耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，在较小重量下确保仪器稳定和安全。
在电阻、电感与电容所组成的串联电路中，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫做串联谐振。变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。
产品别称：
变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、便携式电缆耐压试验装置
1、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调三装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的 1/Q（其中Q为品质因素） ，使得系统重量和体积大大减少，一般为普通试验装置的 1 / 5~1/ 10 。
2、所需电源容量大大减小。串联谐振电源是是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的 1 / Q。
3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐（即不满足谐振条件），回路电流迅速下降为正常试验电流的 1 / Q 。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流，击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存注大的短路电流烧伤故障点的优患。
5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即俏失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易注再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
