全自动电容电感测试仪工作原理
2020-9-7 14:28:06 点击：

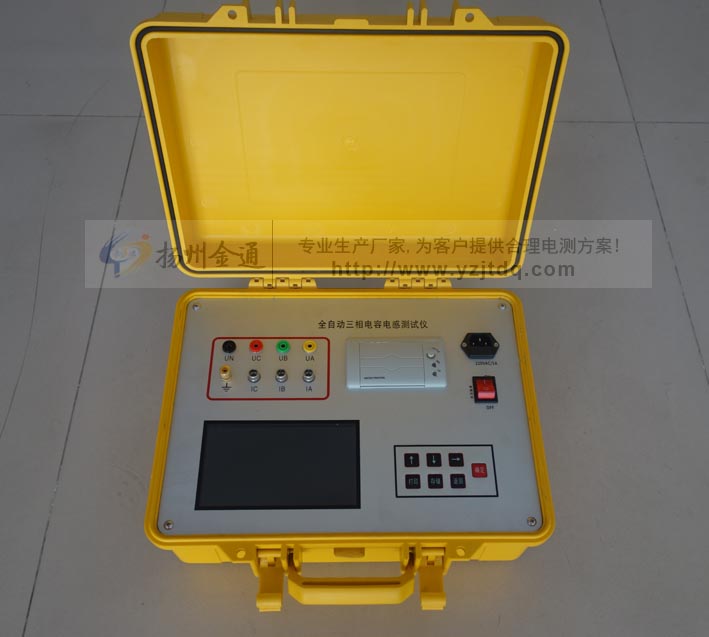

扬州金通电气生产的JT4003全自动电容电感测试仪采用新一代高速混合微处理器，高度集成化，同步采集被试品的电压信号和电流信号，自动计算电容值、电感值和无功功率等值。现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。
试验结束后自动计算每相电容器容量和其它参数，极易判别电容器的品质变化及器件间连接导体故障。同时本仪器还带有数据存储和USB通信功能，无需现场抄写数据，确保测量数据完整。
JT4003全自动电容电感测试仪，是不拆线检测补偿电容器的专用仪器。全自动电容电感测试仪输出高达 20A试验电流，电容量可以测量到 2200μF。全自动电容电感测试仪具有抗干扰能力，可以在现场强电干扰环境中使用。
1、变压器输出 30V或 2V测试电压，通过测试线连接到电容组的两个汇流排上。
2、汇流排电压，又经过测试线引入到仪器内部的电压检测电路上。
3、经过 A/D转换器变为数字信号后，通过隔离器件，将信号送到CPU。
4、待测电容 Cx的电流，经过钳型 CT取样和程控放大后，通过A/D转换器变为数字信号，送到CPU。
5、CPU将收到的数字信号进行处理，并取得电压 U和电容电流Ic ，然后按：Cx=Ic/ωU计算电容量，ω=2πf,f为频率。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
试验结束后自动计算每相电容器容量和其它参数，极易判别电容器的品质变化及器件间连接导体故障。同时本仪器还带有数据存储和USB通信功能，无需现场抄写数据，确保测量数据完整。
JT4003全自动电容电感测试仪，是不拆线检测补偿电容器的专用仪器。全自动电容电感测试仪输出高达 20A试验电流，电容量可以测量到 2200μF。全自动电容电感测试仪具有抗干扰能力，可以在现场强电干扰环境中使用。
产品别称：全自动电容电感测试仪、电容电感测试仪、电容电感测试仪厂家
1、变压器输出 30V或 2V测试电压，通过测试线连接到电容组的两个汇流排上。
2、汇流排电压，又经过测试线引入到仪器内部的电压检测电路上。
3、经过 A/D转换器变为数字信号后，通过隔离器件，将信号送到CPU。
4、待测电容 Cx的电流，经过钳型 CT取样和程控放大后，通过A/D转换器变为数字信号，送到CPU。
5、CPU将收到的数字信号进行处理，并取得电压 U和电容电流Ic ，然后按：Cx=Ic/ωU计算电容量，ω=2πf,f为频率。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
