电缆故障综合测试仪直连法介绍与注意事项
2020-9-11 10:51:20 点击：

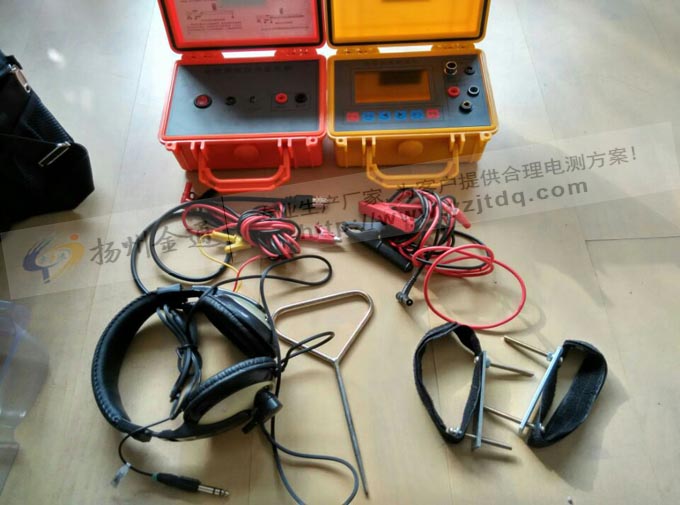

扬州金通电气生产的JT311低电压电缆故障综合测试仪是采用ARM+FPGA+大点阵彩色液晶显示技术研制成功的新一代电缆测试产品。长度测试单元采用脉冲反射测试原理，适用于测量低压电力电缆的断线、混线（短路）、对地漏电等严重绝缘不良等故障的精确位置。漏电测试单元采用先进的电磁感应技术针对电缆的对地漏电故障精确定位。
直连法是将发射机的输出线直接接到金属管线上，发射机发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，最后返回发射机。管线上的电流产生电磁场辐射，接收机接收磁场进行管线探测。
将发射机直连输出线的红色鳄鱼夹和待测电缆线连接，黑色鳄鱼夹和打入大地（土壤）的接地钎连接，如果接地线不够长，则使用延长线续接。
注意事项：
1.接地钎位置的选择：为保证探测效果，接地钎应与管线距离5m以上，而且黑色接地导线应尽量和管线方向垂直。
2.不要将接地夹连接到自来水管或其他管线上，否则会使这些管线上也会有发射信号，从而干扰目标管线的正常探测。接地钎和目标管线之间不应有其他管线，否则这些管线上也会感应到发射信号，从而产生干扰。确保良好连接：如果管线连接处有绝缘漆或锈蚀严重，需要先将其清理干净，确保红色鳄鱼夹直接和管线的金属部分连接。
3.在待测线路有多个并接点时，一定要把信号器放置在总线的一头，不要放置于中间某个位置。
