串联谐振装置谐波谐振的危害
2020-9-10 9:21:19 点击：

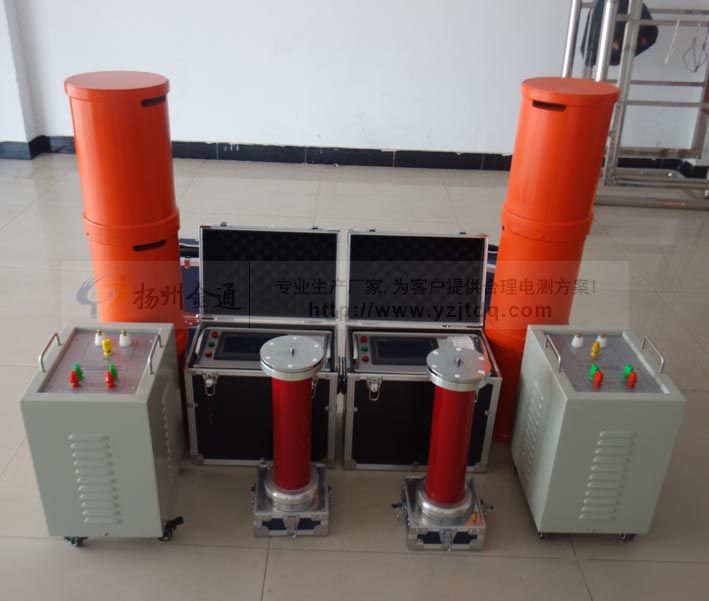

扬州金通电气生产的JT1006串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。
变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
产品别称
串联、并联电路谐振频率与系统电阻无关,当系统谐波源频率天时就会发生串联或并联谐振。若、很小,可以激发二次或三次谐波的高次谐波谐振过电压若、很大,则能激发分频谐波的谐振过电压,这两种谐振过电压都表现为三相对地电压的同时升高,而线电压正常。
①串联或并联谐振会产生高于电源数倍的电压,施加在回路中的电容器、互感器、断路器等设备上,引起高压电气设备绝缘损坏。在熔断器未及时熔断的情况下会引起电压互感器喷油、绕组烧毁甚至爆炸。
②谐振引起的过电压,还可以导致氧化锌避雷器的损坏。无间隙氧化锌避雷器的过电压耐受能力有限,如果选用氧化锌避雷器的直流电压偏低,在过电压的作用下连续动作,最终会发生热崩溃而损坏。
③在电压互感器熔断器不能及时熔断的情况下,引起电压互感器二次电压升高,对二次继电保护设备和计量仪表的绝缘造成损坏或引起继电保护设备的误动。
④基波谐振时,出现虚幻接地现象,易引起值班人员的误判断,表现为两相电压升高,一相电压降低,线电压正常,其现象与单相接地相同。
⑤谐振时电压互感器铁芯的饱和会使变比误差增大,影响计量、测量精度。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
产品别称
串联谐振、串联谐振变压器、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振原理、串联谐振应用 串联谐振系统
串联、并联电路谐振频率与系统电阻无关,当系统谐波源频率天时就会发生串联或并联谐振。若、很小,可以激发二次或三次谐波的高次谐波谐振过电压若、很大,则能激发分频谐波的谐振过电压,这两种谐振过电压都表现为三相对地电压的同时升高,而线电压正常。
①串联或并联谐振会产生高于电源数倍的电压,施加在回路中的电容器、互感器、断路器等设备上,引起高压电气设备绝缘损坏。在熔断器未及时熔断的情况下会引起电压互感器喷油、绕组烧毁甚至爆炸。
②谐振引起的过电压,还可以导致氧化锌避雷器的损坏。无间隙氧化锌避雷器的过电压耐受能力有限,如果选用氧化锌避雷器的直流电压偏低,在过电压的作用下连续动作,最终会发生热崩溃而损坏。
③在电压互感器熔断器不能及时熔断的情况下,引起电压互感器二次电压升高,对二次继电保护设备和计量仪表的绝缘造成损坏或引起继电保护设备的误动。
④基波谐振时,出现虚幻接地现象,易引起值班人员的误判断,表现为两相电压升高,一相电压降低,线电压正常,其现象与单相接地相同。
⑤谐振时电压互感器铁芯的饱和会使变比误差增大,影响计量、测量精度。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
