电缆故障测试仪是怎样寻找故障轨迹的
2020-8-8 14:28:41 点击：
扬州金通电气生产的JT9003电缆故障测试仪，可以测试35KV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障。

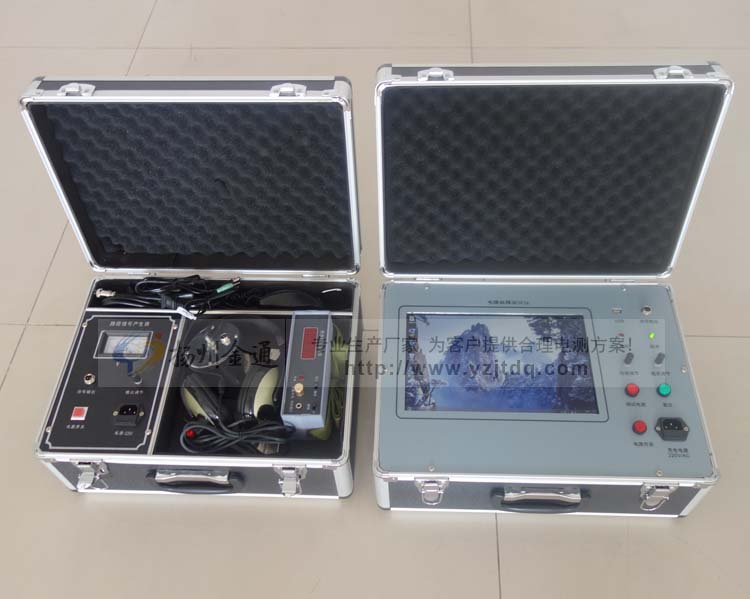

JT9003电缆故障测试仪采用箱式结构，采用触摸屏操作界面，所有功能按键均在屏幕上直观地显示，用户可通过触摸屏直接操作。具有波形储存功能，可以储存大量的现场测试波形，供随时调用观察和同屏比较。测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。
产品别称：
电缆故障测试仪是光缆、电缆故障定位测试的专用仪表，适用测试对象为具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆。其主要功能为对地下绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。串联谐振赫兹电力这次主要介绍电缆故障测试仪寻找轨迹的原理，也称为最大信号法的工作原理。
1.寻找轨迹原理(最大信号法)
我们知道，当交流电流在导体中流过时，将会在导体周围产生交变的磁场，并且该磁场的磁力线都是以该导体为同轴的。此时如果将一电磁线圈放入该磁场中，线圈的两端就会产生感应电压。移动感应线圈，当线圈的方向与磁力线方向相同时，线圈两端产生的感应电压将会最大。也就是说，当线圈方向与导体方向垂直时，感应电压最大;当线圈方向与导体方向平行时，感应电压最小。由此我们就得到了“最大信号法”来探寻埋地电缆的轨迹，利用接收线圈的45°法则可以测出地下线缆的埋深。
2、电缆故障定位原理
(1)差分电位法
如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差(如图中A、B两点)，而且当两点间距固定时，两点离中心越近电位差越强。
利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。
(2)震动探测法
当电缆呈现高阻故障，须使用冲击闪络法检测故障时，故障点对地放电将会对地面产生轻微的震动，此时可以利用震动传感器探测震中的方法找出故障点。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
JT9003电缆故障测试仪采用箱式结构，采用触摸屏操作界面，所有功能按键均在屏幕上直观地显示，用户可通过触摸屏直接操作。具有波形储存功能，可以储存大量的现场测试波形，供随时调用观察和同屏比较。测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。
产品别称：
电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪
电缆故障测试仪是光缆、电缆故障定位测试的专用仪表，适用测试对象为具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆。其主要功能为对地下绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。串联谐振赫兹电力这次主要介绍电缆故障测试仪寻找轨迹的原理，也称为最大信号法的工作原理。
1.寻找轨迹原理(最大信号法)
我们知道，当交流电流在导体中流过时，将会在导体周围产生交变的磁场，并且该磁场的磁力线都是以该导体为同轴的。此时如果将一电磁线圈放入该磁场中，线圈的两端就会产生感应电压。移动感应线圈，当线圈的方向与磁力线方向相同时，线圈两端产生的感应电压将会最大。也就是说，当线圈方向与导体方向垂直时，感应电压最大;当线圈方向与导体方向平行时，感应电压最小。由此我们就得到了“最大信号法”来探寻埋地电缆的轨迹，利用接收线圈的45°法则可以测出地下线缆的埋深。
2、电缆故障定位原理
(1)差分电位法
如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差(如图中A、B两点)，而且当两点间距固定时，两点离中心越近电位差越强。
利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。
(2)震动探测法
当电缆呈现高阻故障，须使用冲击闪络法检测故障时，故障点对地放电将会对地面产生轻微的震动，此时可以利用震动传感器探测震中的方法找出故障点。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
