电缆故障测试仪波形计算
2020-8-5 9:53:35 点击：

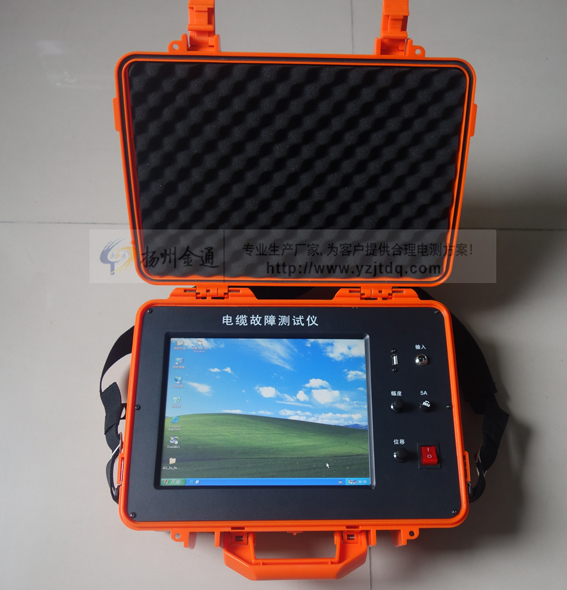

扬州金通电气生产的JT9020型触摸屏式电缆故障测试仪主机利用嵌入电脑进行测量控制和数据处理，整个操作在Windows界面下进行，10英寸触摸屏显示区域大，测量波形直观，操作使用方便，通用USB接口，利用硬盘可以存储大量的测量数据，可以对测量结果进行现场存储、打印，也可脱离现场打印，数据永不丢失。由于采用了嵌入电脑，提高了系统的可靠性，维修准确比较分析，提高测试精度，减少误差。
产品别称：
一、计算距离的方法
两点间距离＝两点间实际格数×时间/格×速度÷2（米）
根据波形上显示点数计算出任两点间代表距离，其中标尺每格代表时间为测试仪自动计算给定。
二、具体计算步骤
1、计算每点代表距离：每点代表距离计算公式为：S＝V∕2f，其中V为电波传输速度（打印纸上有显示、或者根据电缆类型自定），f为采样频率，默认选25MHZ。例如，油浸纸电缆V＝160m∕s,当f=25MHZ时，每点代表距离S＝160/2×25＝3.2（米）。
2、计算两点间总点数：打印波形上显示出每大格多少个测试点，根据两点间的格数，就可计算出两点间总点数。例如测试波形打印后显示“每格5点”，所计算的两点间为4.3大格，则两点产间总点数为4.3×5＝21.5点（小数点为不满一格比例长度）。
3、计算距离：分别计算出每点代表距离及总点数后，就可以计算出两点间距离来。例如：前面已经计算出每点代表距离为3.2米，总点数为21.5点，则计算距离为3.2×21.5＝60.8（米）。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
产品别称：
电缆故障综合测试仪、地埋电缆故障测试仪、电力电缆故障测试仪、电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪、路灯电缆故障测试仪.
一、计算距离的方法
两点间距离＝两点间实际格数×时间/格×速度÷2（米）
根据波形上显示点数计算出任两点间代表距离，其中标尺每格代表时间为测试仪自动计算给定。
二、具体计算步骤
1、计算每点代表距离：每点代表距离计算公式为：S＝V∕2f，其中V为电波传输速度（打印纸上有显示、或者根据电缆类型自定），f为采样频率，默认选25MHZ。例如，油浸纸电缆V＝160m∕s,当f=25MHZ时，每点代表距离S＝160/2×25＝3.2（米）。
2、计算两点间总点数：打印波形上显示出每大格多少个测试点，根据两点间的格数，就可计算出两点间总点数。例如测试波形打印后显示“每格5点”，所计算的两点间为4.3大格，则两点产间总点数为4.3×5＝21.5点（小数点为不满一格比例长度）。
3、计算距离：分别计算出每点代表距离及总点数后，就可以计算出两点间距离来。例如：前面已经计算出每点代表距离为3.2米，总点数为21.5点，则计算距离为3.2×21.5＝60.8（米）。
针对疑难故障，测试完毕后，可拍照测试波形，仔细分析波形特点，对找出故障点，提高测试效率会起到事半功倍作用。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
