地下电缆故障测试仪的脉冲定位器
2020-9-3 10:15:00 点击：

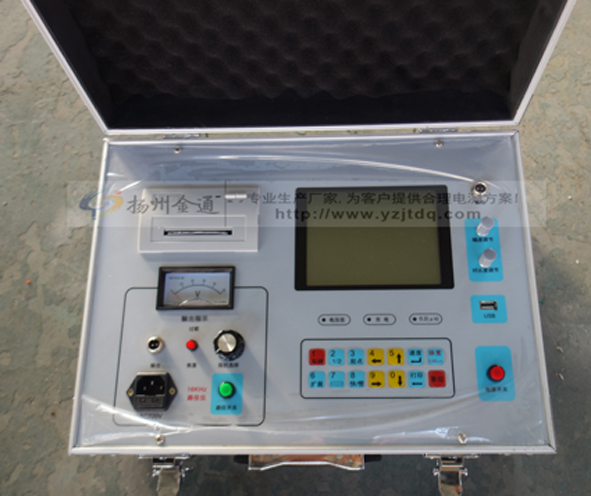

扬州金通电气生产的JTTCY电缆故障探测仪是我公司精心设计制造的全新一代便携式智能型电缆故障测试仪器，它集成了国内外同类仪器优点，外形美观，体积小，重里轻，便于携带。它秉承我公司一贯高科技、高精度、高质里的原则，将电缆测试水平提高到一个新境界。JTTCY电缆故障探测仪具有测试准确、智能化程度高、操作方便、适应面广、性能稳定、轻巧便携等特点。
产品别称
根据型号的不同，地下电缆故障测试仪可以使用地下电缆和架空电缆，以及隐藏的室内布线。可以识别电缆和接头中的线对。由于独特的测量技术，电缆故障定位仪在诊断电缆对损坏时不会影响相邻电缆对中的信息传输。
电缆故障测试仪进行了多种修改：用于地下电缆（B），架空线（L），用于房间中的隐藏布线（A），用于标志电缆对（P）。为了便于存储和运输，该设备以小盒的形式制成，接收器和发送器位于其中。该设备由电池供电。
到缺陷距离的初步评估：
电缆故障测试仪是一种独一无二的电缆定位器，能够测量电缆的基本基本参数，并在定位电缆之前估算电缆损坏的距离，这将大大节省维修团队的时间。与仅测量到缺陷的距离的桥不同，脉冲定位器还借助特殊的天线或A形框架在电缆路径上定位损坏。
使用地下电缆故障测试仪精确定位航空和地下电缆中的缺陷在初步评估了损坏的性质以及与损坏的距离之后，电缆故障定位仪会切换到损坏的确切位置。
检测的原理是同时向电缆中的故障电路提供短的高压低电流脉冲和音频信号。由于在电缆的故障位置提供了脉冲，形成了电弧，使故障区域分流，这导致损坏位置的音频信号电平急剧下降。缺陷的定位在于沿着电缆搜索音调信号幅度最小的位置。因此，缺陷的精度和位置不受电缆的长度和温度，芯线横截面的差异，电缆和接头中是否存在水的影响。感应线圈或A形框架（用于地下电缆）用作传感器，特殊设备用于架空电缆和隐藏布线。
互感器有两个线圈，两个线圈的缠绕方向彼此相反，并且磁芯的极性相反。干扰信号在两个线圈中沿相同方向感应电流，干扰源在相反方向中感应电流，相加后，有用信号相加并放大，从而消除了干扰。寻找地下电缆线中的损坏的方法可以在地面，混凝土和沥青表面上进行（标准电缆定位器-仅在地面上）。
光缆识别：
使用电缆故障定位仪套件，您还可以识别电缆中的一对。强大的无噪声信号将使您能够准确，快速地执行此操作！
湿电缆操作：
为了在识别湿线对时使用湿线电缆，电缆故障定位仪发射器以577 Hz的频率和1.4 V的电压提供信号。此外，为明确识别线对，不需要复杂的设备设置！
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
产品别称
高压电缆故障测试仪、地埋电缆故障测试仪、电力电缆故障测试仪、电缆故障综合测试仪、电缆故障定位仪、JTTCY电缆故障探测仪
根据型号的不同，地下电缆故障测试仪可以使用地下电缆和架空电缆，以及隐藏的室内布线。可以识别电缆和接头中的线对。由于独特的测量技术，电缆故障定位仪在诊断电缆对损坏时不会影响相邻电缆对中的信息传输。
电缆故障测试仪进行了多种修改：用于地下电缆（B），架空线（L），用于房间中的隐藏布线（A），用于标志电缆对（P）。为了便于存储和运输，该设备以小盒的形式制成，接收器和发送器位于其中。该设备由电池供电。
到缺陷距离的初步评估：
电缆故障测试仪是一种独一无二的电缆定位器，能够测量电缆的基本基本参数，并在定位电缆之前估算电缆损坏的距离，这将大大节省维修团队的时间。与仅测量到缺陷的距离的桥不同，脉冲定位器还借助特殊的天线或A形框架在电缆路径上定位损坏。
使用地下电缆故障测试仪精确定位航空和地下电缆中的缺陷在初步评估了损坏的性质以及与损坏的距离之后，电缆故障定位仪会切换到损坏的确切位置。
检测的原理是同时向电缆中的故障电路提供短的高压低电流脉冲和音频信号。由于在电缆的故障位置提供了脉冲，形成了电弧，使故障区域分流，这导致损坏位置的音频信号电平急剧下降。缺陷的定位在于沿着电缆搜索音调信号幅度最小的位置。因此，缺陷的精度和位置不受电缆的长度和温度，芯线横截面的差异，电缆和接头中是否存在水的影响。感应线圈或A形框架（用于地下电缆）用作传感器，特殊设备用于架空电缆和隐藏布线。
互感器有两个线圈，两个线圈的缠绕方向彼此相反，并且磁芯的极性相反。干扰信号在两个线圈中沿相同方向感应电流，干扰源在相反方向中感应电流，相加后，有用信号相加并放大，从而消除了干扰。寻找地下电缆线中的损坏的方法可以在地面，混凝土和沥青表面上进行（标准电缆定位器-仅在地面上）。
光缆识别：
使用电缆故障定位仪套件，您还可以识别电缆中的一对。强大的无噪声信号将使您能够准确，快速地执行此操作！
湿电缆操作：
为了在识别湿线对时使用湿线电缆，电缆故障定位仪发射器以577 Hz的频率和1.4 V的电压提供信号。此外，为明确识别线对，不需要复杂的设备设置！
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
