电力电缆故障测试技术
2020-8-20 11:41:29 点击：

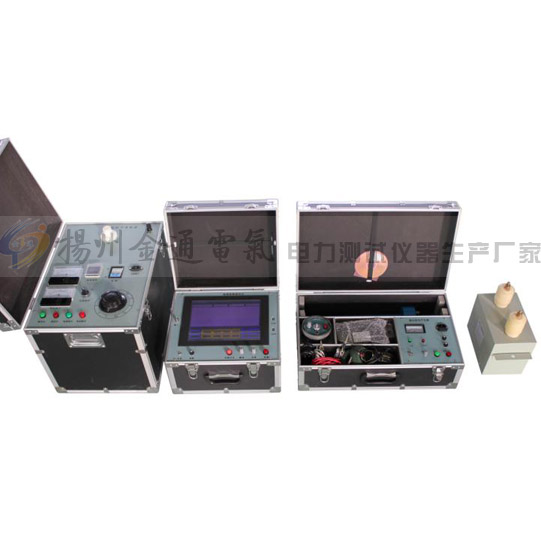

扬州金通电气生产的JT9025电缆故障智能测试仪管理系统由测试系统、路径信号产生器、路径信号接收器和定位仪器几部分组成，可完成电缆故障的测试和电缆资料的管理两项任务。
◆笔记本电脑进行测量控制、数据处理和电缆资料管理。故障测试系统与笔记本配合可在故障电缆一端测出故障点距测试端的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。
◆路径信号产生器可产生15KHZ、大幅度30V的断续正弦波信号，用于寻测电缆路径。
◆路径信号接收器用来接收路径信号，查找电缆走向和估测电缆埋设深度。
◆定位仪用于故障点的精确定位。
产品别称
1．建立几个概念：
①长线理论：所谓长线是指线的几何长度比其上所传输的电磁波的波长还要长或者可以与之相比拟的传输线；反之为短线。无论是低压脉冲法还是高压内路法检测电力电缆故障距离，均是讨论电波在电力电缆中传播的微观过程，把电力电缆作“均匀长线”来讨论。根据电波在传输过程中幅度、相位、速度等诸参数的变化规律，利用雷达测距原理来确定故障点距离。
②微波传输理论（雷达原理）：当电波在长线中传播，电缆特性阻抗发生变化时必然产生反射波，通过分析入射波与反射波的时向差，即可算出故障点的距离。
③反射系数：是指长线上某点的反射波与入射波的振幅之比，也就是指长线上某点的反射波的电压（或电流）与入射波电压（或电流）振幅之比。分为以下情况：
0＜f反≤1 正反射─幅度发生变化，
f=1时，开路；
﹣1≤f反＜0 负反射─幅度、相位均发生变化，
f反=﹣1时，短路。
2、电缆故障测试原理
电缆故障测试是根据微波传输线的电波反射现象实现对电缆故障的粗测。
对于低阻和开路故障，由智能闪测仪本身产生并发射给故障电缆一个脉冲信号，电缆中传输的电脉冲遇到故障点或电缆异常处后，产生一个反射脉冲沿原电缆路径回到发射端，应用路程公式S=vt可得：
S=1/2vt…………………………………………………………①
其中:S----故障点到测试端的距离
v----电信号在电缆中的传输速度,只与电缆的绝缘介质有关；与电缆导体材料无关,是一个常数.如油浸纸电缆v≈160m/μs；交联聚乙烯电缆v≈170m/μs。
T=电信号从测试端发出，到故障点再返回到发送端所需时间。
因此，只要测算出时间T就可知道故障点到测试端的距离。
对于高阻故障，智能闪测仪利用电缆故障点在高压作用下闪络放电形成瞬间短路故障，并同时产生回波信号的原理对其进行测试。测算两次回波信号的时间差，应用公式①可计算出故障点到测试端的距离。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
◆笔记本电脑进行测量控制、数据处理和电缆资料管理。故障测试系统与笔记本配合可在故障电缆一端测出故障点距测试端的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。
◆路径信号产生器可产生15KHZ、大幅度30V的断续正弦波信号，用于寻测电缆路径。
◆路径信号接收器用来接收路径信号，查找电缆走向和估测电缆埋设深度。
◆定位仪用于故障点的精确定位。
产品别称
电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪
1．建立几个概念：
①长线理论：所谓长线是指线的几何长度比其上所传输的电磁波的波长还要长或者可以与之相比拟的传输线；反之为短线。无论是低压脉冲法还是高压内路法检测电力电缆故障距离，均是讨论电波在电力电缆中传播的微观过程，把电力电缆作“均匀长线”来讨论。根据电波在传输过程中幅度、相位、速度等诸参数的变化规律，利用雷达测距原理来确定故障点距离。
②微波传输理论（雷达原理）：当电波在长线中传播，电缆特性阻抗发生变化时必然产生反射波，通过分析入射波与反射波的时向差，即可算出故障点的距离。
③反射系数：是指长线上某点的反射波与入射波的振幅之比，也就是指长线上某点的反射波的电压（或电流）与入射波电压（或电流）振幅之比。分为以下情况：
0＜f反≤1 正反射─幅度发生变化，
f=1时，开路；
﹣1≤f反＜0 负反射─幅度、相位均发生变化，
f反=﹣1时，短路。
2、电缆故障测试原理
电缆故障测试是根据微波传输线的电波反射现象实现对电缆故障的粗测。
对于低阻和开路故障，由智能闪测仪本身产生并发射给故障电缆一个脉冲信号，电缆中传输的电脉冲遇到故障点或电缆异常处后，产生一个反射脉冲沿原电缆路径回到发射端，应用路程公式S=vt可得：
S=1/2vt…………………………………………………………①
其中:S----故障点到测试端的距离
v----电信号在电缆中的传输速度,只与电缆的绝缘介质有关；与电缆导体材料无关,是一个常数.如油浸纸电缆v≈160m/μs；交联聚乙烯电缆v≈170m/μs。
T=电信号从测试端发出，到故障点再返回到发送端所需时间。
因此，只要测算出时间T就可知道故障点到测试端的距离。
对于高阻故障，智能闪测仪利用电缆故障点在高压作用下闪络放电形成瞬间短路故障，并同时产生回波信号的原理对其进行测试。测算两次回波信号的时间差，应用公式①可计算出故障点到测试端的距离。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
