电缆识别仪如何进行如何进行电缆识别工作
2020-8-2 9:23:06 点击：

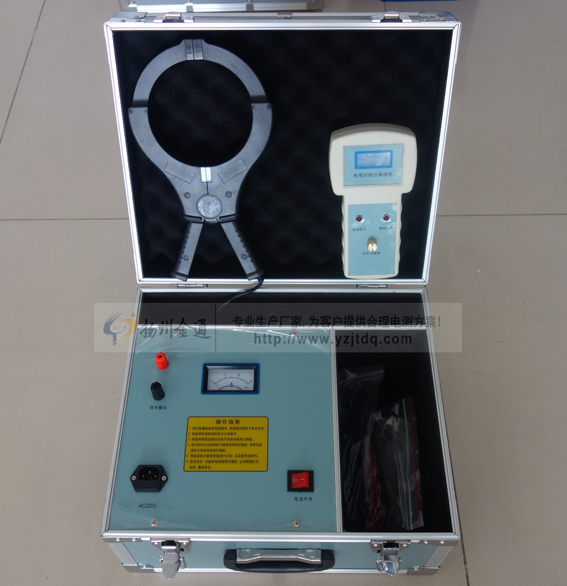

扬州金通电气生产的JT9014电缆识别仪是用于将某一特定电缆从一束电缆中识别出来的专用仪器。它是一小型化手提式，紧凑型仪器，装在铝合金箱内，由一个信号发生器，一个带卡钳的接收机及连线构成。
发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆。该系统要设计成返回电流不要从同一电缆中返回，能做到这一点，馈入电缆中的脉冲电流的方向可做为一明显的识别标准，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反。除了电流方向这一实际差异外，电流幅度也是一识别特征，流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大。
把Φ200mm柔性线圈按照图示箭头方向依次环绕在各条电缆上。接线仅适用于停电电缆的现场识别，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即注意脉冲编码电流信号正输入的方向。
注意：请勿将线缆靠近线圈接口处进行测量，以免造成误差。
识别步骤
1、确认发射机工作正常：
请严格按照发射机说明书中的要求进行检查。
2、近端识别确认：
在发射机一端用柔性线圈卡住电缆有铠装或铜屏蔽的部位（如果有困难，就卡住发射机的红色连接线）；柔性线圈接口上的箭头指向电缆远端；调节增益，让彩色电子表盘指示8或9，绿色光栅顺时针动态指示。屏幕下方显示“电缆识别成功”，并伴有“嘀”提示音。
注意：这一步可以确认采用多大的增益合适，发射机输出信号强，接收机所用的增益就小。
增益调节：
按左右箭头键分别用来减小或增大增益，1-6级，第6级最强，按动左右箭头键时，接收机内的信号增益会随之改变，液晶上的光标也会移动到相应的增益大小数字上。
目标识别：
在需要识别的地方，让柔性钳上的箭头指向远端，用柔性线圈依次卡住每一根电缆，观察液晶，等待显示测量结果。当绿色光栅顺时针动态指示，下方显示“电缆识别成功”，并伴有“嘀”提示音时，证明这条电缆就是目标电缆；当红橙色光栅逆时针动态指示，下方显示“非目标电缆”，或者没有光栅指示，下方显示“无识别信号”，没有“嘀”提示音，则证明是其他电缆。“嘀”提示音响起间隔为2秒和1秒。
1、将红色鳄鱼夹线接入接收机对应的红色U端口，黑色鳄鱼夹线接入对应的黑色COM端口。
2、红色线连接电缆线芯，黑色线连接系统地。如果线缆带有电压，则液晶显示当前交流电压值；如果没有交流电压，则显示0V。
注意：对地测试电压，请小心触电或引起其他设备漏电跳闸。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
为了可靠准确地识别电缆，需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收，利用这一特性便能识别出要找的电缆。
发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆。该系统要设计成返回电流不要从同一电缆中返回，能做到这一点，馈入电缆中的脉冲电流的方向可做为一明显的识别标准，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反。除了电流方向这一实际差异外，电流幅度也是一识别特征，流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大。
把Φ200mm柔性线圈按照图示箭头方向依次环绕在各条电缆上。接线仅适用于停电电缆的现场识别，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即注意脉冲编码电流信号正输入的方向。
注意：请勿将线缆靠近线圈接口处进行测量，以免造成误差。
识别步骤
1、确认发射机工作正常：
请严格按照发射机说明书中的要求进行检查。
2、近端识别确认：
在发射机一端用柔性线圈卡住电缆有铠装或铜屏蔽的部位（如果有困难，就卡住发射机的红色连接线）；柔性线圈接口上的箭头指向电缆远端；调节增益，让彩色电子表盘指示8或9，绿色光栅顺时针动态指示。屏幕下方显示“电缆识别成功”，并伴有“嘀”提示音。
注意：这一步可以确认采用多大的增益合适，发射机输出信号强，接收机所用的增益就小。
增益调节：
按左右箭头键分别用来减小或增大增益，1-6级，第6级最强，按动左右箭头键时，接收机内的信号增益会随之改变，液晶上的光标也会移动到相应的增益大小数字上。
目标识别：
在需要识别的地方，让柔性钳上的箭头指向远端，用柔性线圈依次卡住每一根电缆，观察液晶，等待显示测量结果。当绿色光栅顺时针动态指示，下方显示“电缆识别成功”，并伴有“嘀”提示音时，证明这条电缆就是目标电缆；当红橙色光栅逆时针动态指示，下方显示“非目标电缆”，或者没有光栅指示，下方显示“无识别信号”，没有“嘀”提示音，则证明是其他电缆。“嘀”提示音响起间隔为2秒和1秒。
1、将红色鳄鱼夹线接入接收机对应的红色U端口，黑色鳄鱼夹线接入对应的黑色COM端口。
2、红色线连接电缆线芯，黑色线连接系统地。如果线缆带有电压，则液晶显示当前交流电压值；如果没有交流电压，则显示0V。
注意：对地测试电压，请小心触电或引起其他设备漏电跳闸。
该电压测量可当一般的交流电压测量使用，请确认被测电压不超过600V。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
