路灯电缆故障测试仪绝缘探测的分析
2020-8-4 14:25:36 点击：

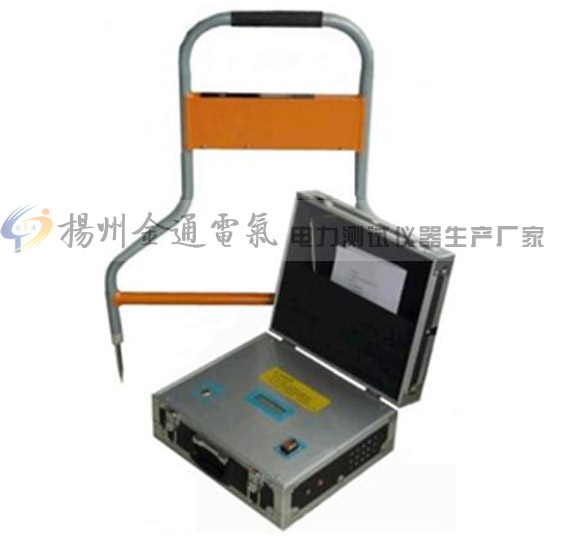

扬州金通电气生产的JT9013型路灯电缆故障测试仪是我公司精心设计，并独立开发研制的新一代电缆故障定位仪，是根据路灯电缆的故障特点而研制的专用测试仪器，是测试路灯电缆故障的最优产品。可快速测试路灯电缆的短路、断路、接地故障。经过近几年的升级换代，使该仪器的使用更简便，测试更准确。一键式操作，优于同类产品的繁琐操作。只要操作一遍，即可全部掌握。
一、垂直法探测
仔细探测故障地埋线的路径，A字架与地埋线平行。当从接地点离开时，条形码显示格数会不断下降至某一值，当接近故障点时条形码显示格数开始上升,直到到达故障点。当A字架的中间点位于护套绝缘故障点的垂直线上时，箭头方向指示将快速变化，显示格数变为零(实际中,显示格数多为1～2格)。
二、三角法探测
此处为接收信号强度低点。若A字架的位置在一个等位圆上，A字架中间点的垂直线经过故障点，任何两条这种垂直线的交点就是故障点的位置。为找到等位圆，将A字架一个地针插入地中，以该地针为轴旋转A字架，直到找到一点，在此处箭头显示飘忽不定。此时A字架两地针位于一个等位圆上，其中垂线指向故障点。记下这条中垂线，并在附近再用A字架找到一条中垂线，两条线的交点即为故障点处。
三、位于路面下的故障点的探测方法
故障点位于路面或其他硬表面下方时，可使用海绵套。将海绵套浸上水，将A字架地针插入海绵套，按正常情况的方法探测即可。探测时应保证海绵套尽量潮湿，但不要使两个海绵套被水形成连接，而使信号短路。
四、长线路的探测方法
探测绝缘故障点的过程中，随着故障点与发射机距离的增加，A字架接收的信号会有比例的下降。当信号强度降低到A字架无法接收到时，就会无法探测。由于地埋线较长或其他原因引起接收信号较弱而无法探测时，可以通过使用附加线缆的方法增大A字架两个地针间的距离，从而提高A字架的灵敏度。
五、高低阻抗绝缘故障点的探测
当地面湿度较大或地埋线破损较严重时，所探测的故障点阻抗较低，一般小于５ＫΩ。当地面湿度较小或地埋线破损较轻时，所探测的故障点阻抗较高，一般为１～３ＭΩ。地埋线上的故障点阻抗较小时，由于地埋线上的信号强度较强，所以很容易探测到故障点。一般来说，故障越严重，Ａ字架显示屏显示的条形码格数越多。
地埋线金属护套对地阻抗较大的故障点较难探测。一般来说，故障点阻抗越大，A字架对故障信号响应的范围越小。因此在探测阻抗较大的故障点时，应先探测出地埋线的路由。
六、高阻抗故障地埋线阻抗的降低
地埋线探测几分钟后，由于地埋线上传输的发射机信号会增强故障点的导电性，将引起地埋线绝缘阻抗的降低。
七、多个故障点的探测
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
路灯电缆故障定位仪打破了采用打火放电听声音的原理来测试电缆故障的传统，该仪器在测试电缆故障时无须打火放电，既没有辅助设备，也不需要电源（仪器采用电池供电），操作方法十分简便，不需要分析波形，一两个人就可以轻松操作，相当于一部工具式仪器。可无培训式使用，是路灯维护单位的首选产品。
一、垂直法探测
仔细探测故障地埋线的路径，A字架与地埋线平行。当从接地点离开时，条形码显示格数会不断下降至某一值，当接近故障点时条形码显示格数开始上升,直到到达故障点。当A字架的中间点位于护套绝缘故障点的垂直线上时，箭头方向指示将快速变化，显示格数变为零(实际中,显示格数多为1～2格)。
二、三角法探测
此处为接收信号强度低点。若A字架的位置在一个等位圆上，A字架中间点的垂直线经过故障点，任何两条这种垂直线的交点就是故障点的位置。为找到等位圆，将A字架一个地针插入地中，以该地针为轴旋转A字架，直到找到一点，在此处箭头显示飘忽不定。此时A字架两地针位于一个等位圆上，其中垂线指向故障点。记下这条中垂线，并在附近再用A字架找到一条中垂线，两条线的交点即为故障点处。
三、位于路面下的故障点的探测方法
故障点位于路面或其他硬表面下方时，可使用海绵套。将海绵套浸上水，将A字架地针插入海绵套，按正常情况的方法探测即可。探测时应保证海绵套尽量潮湿，但不要使两个海绵套被水形成连接，而使信号短路。
四、长线路的探测方法
探测绝缘故障点的过程中，随着故障点与发射机距离的增加，A字架接收的信号会有比例的下降。当信号强度降低到A字架无法接收到时，就会无法探测。由于地埋线较长或其他原因引起接收信号较弱而无法探测时，可以通过使用附加线缆的方法增大A字架两个地针间的距离，从而提高A字架的灵敏度。
五、高低阻抗绝缘故障点的探测
当地面湿度较大或地埋线破损较严重时，所探测的故障点阻抗较低，一般小于５ＫΩ。当地面湿度较小或地埋线破损较轻时，所探测的故障点阻抗较高，一般为１～３ＭΩ。地埋线上的故障点阻抗较小时，由于地埋线上的信号强度较强，所以很容易探测到故障点。一般来说，故障越严重，Ａ字架显示屏显示的条形码格数越多。
地埋线金属护套对地阻抗较大的故障点较难探测。一般来说，故障点阻抗越大，A字架对故障信号响应的范围越小。因此在探测阻抗较大的故障点时，应先探测出地埋线的路由。
六、高阻抗故障地埋线阻抗的降低
地埋线探测几分钟后，由于地埋线上传输的发射机信号会增强故障点的导电性，将引起地埋线绝缘阻抗的降低。
七、多个故障点的探测
探测地埋线上同时存在的多个故障点是困难的。在这种情况下，应先准确定位地埋线的路由。尽量在地埋线上方探测，并确认每一个可疑故障点。在探测多个故障点时有效方法是：尽可能先修补已确认的故障点，然后再继续探测。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
