电缆故障-直流电阻现场测试方法及故障表现

2020-7-10 14:32:44      点击:

  直流压降法的原理是在被测绕组中通以直流电流, 在绕组的电阻上产生压降,测出通过绕组的电流及绕组上的电压降,根据欧姆定律,即可算出绕组的直流电阻。 电桥法则是通过电桥平衡的原理来测量直流电阻,有双臂电桥和单臂电桥 2 种。 此外还有高压充电低压测量法、磁通泵法、二阶振荡法、动态测量法、短路去磁法和恒流源等。

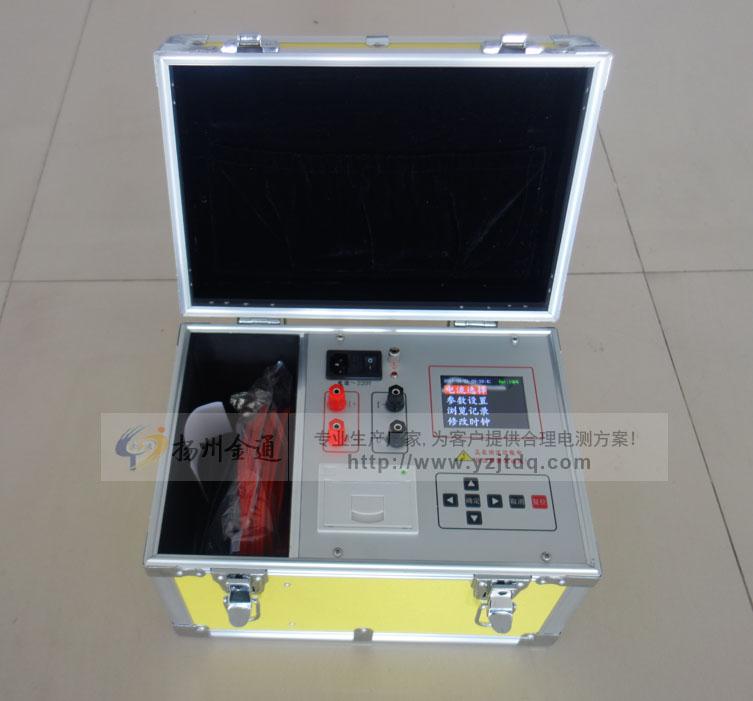

变压器直流电阻测试仪为了尽量保证测量数据准确可信,在测量直流电阻时,如果发现有不平衡现象,可先按照以下步骤排除干扰,以免误判造成不必要的损失。

  扬州金通电气为您介绍变压器直流电阻现场测试方法及故障表现:

  1 )首先检查试验引线夹,弹性及接触面均良好,试验引线无断线,排除试验引线、试验仪器的影响。

  2 )充分的静置和放电,排除因剩余电荷或感应电势的影响。

  3 )多次切换分接开关,若不平衡率无明显降低,且每一档的直流电阻不平衡率都差不多,基本可排除分接开关接触不良的影响。

  4 )进行温度换算,以便与上一次试验进行对比。

  5 )根据出厂、交接报告的数据,以确定是否是由于制造时引线电阻的差异造成直流电阻不平衡率超标。

  在完成这些步骤后, 若直流电阻仍然超标,则变压器可能存在如下缺陷: ① 绕组连接不紧或焊接质量不良; ② 分接开关内部故障; ③ 绕组或引出线断股; ④ 绕组层、匝间短路。
