电力电缆故障测试仪的测试原理

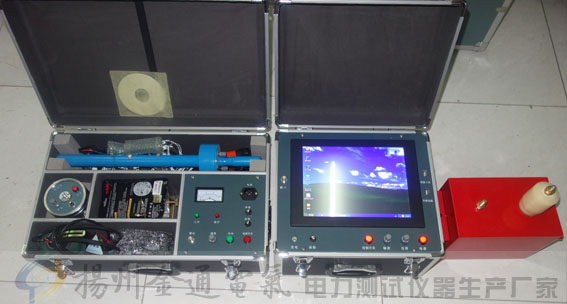

扬州金通电气生产的电力电缆故障综合测试仪是采用ARM+FPGA+大点阵彩色液晶显示技术研制成功的最新一代电缆测试产品。长度测试单元采用脉冲反射测试原理,适用于测量低压电力电缆的断线、混线(短路)、对地漏电等严重绝缘不良等故障的精确位置。漏电测试单元采用最先进的电磁感应技术针对电缆的对地漏电故障精确定位。
脉冲测试法属于遥测法,即在线路的一端就可以准确地测量出线路障碍点的精确位置,不需要到现场去测量也不需要对端配合。其主要原理如下:
仪器向待测电缆发射一个脉冲,发射波碰到障碍点就会反射到发送端,如果能测出它的往返时间,障碍点的距离就可以测出。如果用V表示发射波速度,T为发射波往返所用的时间,那么求距离的公式:
∵ 2L=VT
∴ L=VT/2
例如:在线路上发送出一个脉冲,经20μS的时间后,又返回了发送端,求障碍点距离。 已知发射波在塑料电缆上的传播速度为201m/μS。
L=201×20/2=2010m
