高压试验变压器维修检测标准

2020-10-11 9:05:58      点击:

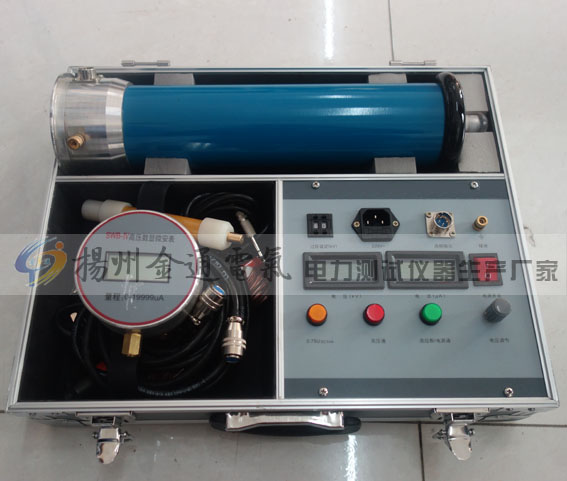

  扬州金通电气生产的ZGF-300KV/5mA高频直流高压发生器是根据ZBF24003-90<直流高压发生器通用技术条件>行业标准的要求制造的科技新品。新一代高频直流高压发生器产品体积小巧、重量特轻、外形更加美观大方、功能更加齐善,特别实用于野外使用,是当今比较理想的直流高压试验设备。
产品别称:

  直高发高压发生器电缆直流耐压仪直流高压发生器、中频直流高压发生器、高频直流高压发生器、数字式直流高压发生器、便携式超轻型直流高压发生器、直流高压发生器,高频直流高压发生器、高压直流发生器、直流高压发生器生产厂家、直流高压发生器价格、直流发生器、便携式直流高压发生器、智能直流高压发生器、轻便型直流高压发生器

扬州金通电气为您介绍高压试验变压器维修检测标准,我们知道变压器的使用寿命是有一定限度的,如果要延长变压器的使用寿命,就必须常常给变压器进行检修和维护。
一、变压器检修
1.1检修周期
  1954年颁发的《电力变压器运行和检修典型规程》和1959年修订的《变压器运行规程》规定变压器“在投入运行后的第5~10年大修一次”,这个规定一直沿用到1995年。新修订的《电力变压器检修工艺导则》改为:一般在投入运行后的内和以后每间隔10a大修一次。增加“一般”二字的含义,是不要把检修周期机械化,而应根据实际情况确定。从理论上讲,需要定期检修的设备,它的可靠性和时间有一定关系。例如变压器上的风机、油泵,由于它使用的轴承磨损几年后即不能运转,应当定期检修;而对变压器本身,*与时间有关系的是油纸绝缘(例如线圈垫块)在运行后有收缩现象(特别是线圈未进行过恒压干燥的早期产品),导致线圈的压紧力不足,当发生出口短路时,线圈会变形损坏。此问题易在投运1~2a后出现,如果是为了解决这个问题进行定期检查,第1次大修不应是在,而应该为1a或2a。
  变压器的事故率与时间的关系呈“浴盆曲线”,即“变压器运行中zui危险年份是投运初期,故障一般在安装以后几天到1a内出现。因此,硬性规定变压器器身的检修周期意义不大,关键应在诊断检修上下功夫,提倡对症下药,进行状态检修。
1.2检修项目
  变压器的检修,可分为2类:一类叫“恢复性检修”,另一类叫“改造性检修”。前者的任务是进行彻底检查,消除已知缺陷、更换密封胶垫和按原规格更换某些零部件、处理渗漏等;后者除上述各项以外,再加上更新组件或重绕线圈等。前者对原设计的结构未作改变,而后者则进行了某些改进。采用哪一类检修,要根据变压器的结构特点、运行历史和出现症状等具体情况来定(一般来说,80年代中期以前的产品,应考虑进行改造性检修)。检修类型决定以后,检修项目便很容易确定。已确定了的检修项目应在检修方案中详细地列举出来。
  在确定检修类型或检修项目时,经常遇到如下问题。
  a.“薄绝缘”变压器的线圈更换问题匝绝缘不能单以其厚度来划分,而应考虑其承受的工作场强(部分匝绝缘还有冲击场强的问题)。有的220kV或110kV变压器,虽然匝绝缘厚度分别小于1.95mm或1.35mm,但它们的工作场强低于2kV/mm,经核算证明有足够的裕度,不能简单地叫做“薄绝缘”变压器。匝绝缘事故主要是由于受潮(大都是渗漏引起局部受潮)、导线缺陷(有尖角毛刺或包纸残缺)、操作失误(如s弯成剪刀口或线饼压伤)引起。当匝绝缘相对薄时,易暴露引起事故的致命因素,但“薄绝缘”变压器是十几年前的产品,已经经受了运行考验,证明是可以继续安全运行的。
  b.铁心多点接地如何安排检修可根据症状具体安排:形成事故的多点接地,如拉带形成短路环,则非检修不行;引起油中总烃超标的多点接地,现场能修的,应在现场修,否则应返厂修理;接地电流不大(包括采用串联电阻限流)、色谱分析没有反映的多点接地,有条件修则修,否则,不修也无妨。
1.3检修方法
  无论属哪一类检修,关于内部清理、密封处理、电气联接及真空注油等工序,都应按安装新变压器的工艺进行,有时还要求更严格些。例如,考虑多年运行中器身绝缘受潮,抽真空脱湿的时间就要比新安装的变压器更长;老变压器的密封结构落后,在密封处理时,要花更大的功夫。
  在检修前后进行了对比试验,证明绝缘性能没有下降,相反,运行时间较长的变压器,绝缘性能还有所提高。
  “不经干燥的检修方法”是指变压器检修以后,不需要花几周的时间,使用诸如涡流真空干燥、热油喷雾真空干燥、热油循环干燥、短路真空干燥及零序电流干燥等现场常用的方法进行干燥,而是利用油纸绝缘短时暴露在大气中仅表面吸湿、可以用抽真空排除的特性,在每个工作日之后,进行一道脱湿防潮工序,以随时保持器身绝缘处于干燥状态。
1.3.1具备条件
a.有一支有经验的检修队伍,而且分工明确。b.油箱是全真空结构。c.有一台可以方便地起吊上节油箱的起重机。
d.有一套可以实现高真空(≤133.3Pa)的真空处理系统。e.有一台干燥空气发生器(或足够的纯净氮气)。
1.3.2施工要领
a.选择好天气在白天进行检修工作。
b.收工后扣罩密封,利用夜间停工后抽真空,在真空泵连续开的情况下保持真空度≤133.3Pa。
c.继续进行工作时,用干燥空气(或纯净氮气)解除真空。
d.拆下的绝缘件用塑料袋包封,充干燥空气或氮气保存,并及时补气,维持正压。
e.新更换的绝缘件或材料,要预先干燥处理。
f.焊接引线时尽量少用水冷却,如不可避免,应使用吹热风的办法,随时进行局部干燥处理。
g.检修工作完成后,严格进行真空处理和真空注油。
h.检修前后按预防试验规程进行成套的试验。
  检修时,要吸取“小检修引发大事故”的教训,对电压等级220kV及以上的变压器,放油后回油时,必须严格地进行真空注油。
