当直流高压发生器发生故障时如何处理
2020-10-9 10:24:15 点击：
扬州金通电气生产的ZGF-120KV/5mA直流高压发生器是根据中国行业标准ZBF24003-90<便携式直流高压发生器通用技术条件>的要求，新研发制造的轻型直流高压发生器。产品适用于电力、铁路、化工、发电厂等部门对氧化锌避雷器、电力电缆、发电机、变压器、高压开关等设备进行直流耐压试验，是新世纪理想的换代产品。

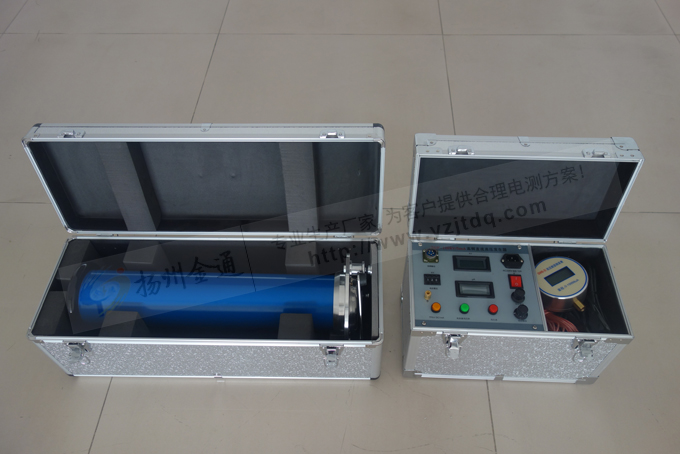

ZGF-120KV/5mA直流高压发生器采用高频倍压电路，率先应用新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施，使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
ZGF-120KV/5mA直流高压发生器产品别称：
1、直流高压发生器将控制箱面板上的接地端子与高压塔的接地接线柱用接地线连接在一起并与现场或试验室的地线接牢。为保证您与设备的安全，请务必反复检查地线，确保各部接地良好。
用提供的七芯电缆连接控制箱与高压塔，电缆两端为同样的快速航空插头，注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。（可用电缆任一端连接控制箱或高压塔）接好电源线，电源为单项交流220v，工频50hz。
2、打开电源开关，此时电源开关灯（绿）和面板表亮。则高压指示灯(绿)亮，如高压提示蜂鸣器处在开的位置，则鸣叫以提示操作者在加高压，此时，顺时针旋转高压输出调节钮，则升高压，电压表显示为负载试品上的电压kv值，电流表则显示试品上流过的电流与所有泄漏电流之和，但不包括内置高压分压器的电流。电流以微安单位ua值。
如果打开电源开关，高压显示灯（绿）不亮，且故障显示中"回零"灯（红）亮时、则表示高压输出调节钮未在零位上，请逆时针旋转此钮至"零位"上，并将微调电压旋钮回到零位上，些"回零"灯灭，再顺时针调节即可升压。
3、若不需要额定输出电压范围内的调压保护时，要把过压保护整定钮顺时针旋至zui大值。此时，当输出电压超过额定输出电压时即自动保护，切断高压。若要求在额定输出电压范围内进行调压保护时，请空载升压按以上步骤升压到预定的保护电压上，再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上，作过压保护动作，"过压"指示灯亮，保持过压保护整定旋钮就定于此位置上，将升压旋钮回到零位上，关闭电源。接上试品，则以后升压超过预定电压时即自动切断高压。
4、当发生过压、过流等故障时，高压自动切断，高压显示灯（绿）灭，蜂呜器停止鸣叫，相应故障指示灯亮，说明试品已短路，若要重新启动时，应将高压输出调整钮回零位上，微调旋钮同样在零位上，再关电源开关，然后再打开电源开关，才能切除保护重新升压。正常工作关机时，应先将高压调整旋钮逆时针回到零位上，再将微调电压旋钮回到零位上，zui后关电源开关。电源开关兼用于保护重置开关，故当故障显示灯（回零显示灯除外）亮后应关闭电源开关再打开才能解除保护，重新升压。
5、直流高压发生器负载为大容性负载时，为避免充电电流过大而触发过流保护，请适当放慢升压速度。试验完毕后，将输出电压调整钮逆时针旋至零位上，此时电压表仍显示试品上的电压值，请等试品通过高压塔放电至20kv以下时再用接地棒放电，以确保安全。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
ZGF-120KV/5mA直流高压发生器采用高频倍压电路，率先应用新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施，使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
ZGF-120KV/5mA直流高压发生器产品别称：
直高发、中频直流高压发生器厂家、高频直流高压发生器厂家、高压发生器、电缆直流耐压仪、直流高压发生器、中频直流高压发生器、高频直流高压发生器、数字式直流高压发生器、便携式超轻型直流高压发生器、直流高压发生器、高压直流发生器、直流高压发生器生产厂家、直流高压发生器价格、直流发生器、便携式直流高压发生器、智能直流高压发生器、轻便型直流高压发生器、直流泄漏测试仪
1、直流高压发生器将控制箱面板上的接地端子与高压塔的接地接线柱用接地线连接在一起并与现场或试验室的地线接牢。为保证您与设备的安全，请务必反复检查地线，确保各部接地良好。
用提供的七芯电缆连接控制箱与高压塔，电缆两端为同样的快速航空插头，注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。（可用电缆任一端连接控制箱或高压塔）接好电源线，电源为单项交流220v，工频50hz。
2、打开电源开关，此时电源开关灯（绿）和面板表亮。则高压指示灯(绿)亮，如高压提示蜂鸣器处在开的位置，则鸣叫以提示操作者在加高压，此时，顺时针旋转高压输出调节钮，则升高压，电压表显示为负载试品上的电压kv值，电流表则显示试品上流过的电流与所有泄漏电流之和，但不包括内置高压分压器的电流。电流以微安单位ua值。
如果打开电源开关，高压显示灯（绿）不亮，且故障显示中"回零"灯（红）亮时、则表示高压输出调节钮未在零位上，请逆时针旋转此钮至"零位"上，并将微调电压旋钮回到零位上，些"回零"灯灭，再顺时针调节即可升压。
3、若不需要额定输出电压范围内的调压保护时，要把过压保护整定钮顺时针旋至zui大值。此时，当输出电压超过额定输出电压时即自动保护，切断高压。若要求在额定输出电压范围内进行调压保护时，请空载升压按以上步骤升压到预定的保护电压上，再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上，作过压保护动作，"过压"指示灯亮，保持过压保护整定旋钮就定于此位置上，将升压旋钮回到零位上，关闭电源。接上试品，则以后升压超过预定电压时即自动切断高压。
4、当发生过压、过流等故障时，高压自动切断，高压显示灯（绿）灭，蜂呜器停止鸣叫，相应故障指示灯亮，说明试品已短路，若要重新启动时，应将高压输出调整钮回零位上，微调旋钮同样在零位上，再关电源开关，然后再打开电源开关，才能切除保护重新升压。正常工作关机时，应先将高压调整旋钮逆时针回到零位上，再将微调电压旋钮回到零位上，zui后关电源开关。电源开关兼用于保护重置开关，故当故障显示灯（回零显示灯除外）亮后应关闭电源开关再打开才能解除保护，重新升压。
5、直流高压发生器负载为大容性负载时，为避免充电电流过大而触发过流保护，请适当放慢升压速度。试验完毕后，将输出电压调整钮逆时针旋至零位上，此时电压表仍显示试品上的电压值，请等试品通过高压塔放电至20kv以下时再用接地棒放电，以确保安全。
扬州金通电气是一家专业生产电力检测设备的源头企业，是直流电阻测试生产厂家、微机继电保护仪厂家、电缆故障测试仪厂家，公司以良好的信用和优质的产品赢得市场和客户的一致好评。
更详细资料请登陆公司官方网站： http://www.yzjtdq.com/
